Kabelbaum verlegen - Detailfrage

[Dienstbier_XT]

Werte XT-Gemeinde

Ich bin neu hier und hoffe, jemand von Euch kann mir weiterhelfen. Mein Restaurationsprojekt, meine alte XT 500, ist bald fertig, habe jedoch beim Zusammenbau folgendes Problem:

Wo genau kommt der Kabelbaum beim Zentralrohr gelegen?
a) zwischen Ölleitung und Rahmen
b) unterhalb der Ölleitung
c) hinter dem Anschluss der Ölleitung in den Rahmen
d) vor dem Anschluss der Ölleitung in den Rahmen

und: wo wird die grosse Kabelklemme montiert?

Ich hoffe, ich habe mich verständlich ausgedrückt. Besten Dank für Eure Hilfe!

Bests
R'n'R
Dienstbier

[Karsten K]

Schau mal hier
http://forum.xt500.org/viewtopic.php?t=9643
Mit den Beiträgen solltest du weiterkommen
Karsten

[Dienstbier_XT]

Hallo Karsten
Danke, diesen Beitrag hatte ich bereits gesehen. Hilft aber nicht weiter mit der Frage, wie der Kabelbaum und die Ölleitung zusammen gelegen kommen.
Gruss Eugen

[XTFRO]

Hallo Eugen!
Schau mal auch hier: http://www.xt500.ch/technik/elektrik/Ka ... ng_01b.jpg
Vielleicht geben diese Skizzen ja was her für Dich!?
Mit freundlichem Gruß!
Heinz

[Dienstbier_XT]

Hallo Heinz
Danke auch Dir. Das Schema habe ich ebenfalls schon gesehen, hilft - mir jedenfalls - nicht weiter.
Grüsse Eugen

[Hilde]

Hallo, gerne würde ich Dir 2 Bilder schicken, sind leider zu groß.
Der Kabelbaum läuft bei meiner hinter Ölleitung und Entlüftung auf die andere Seite des Rahmens.
Da ist die obere Motorhalterung mit 2 Schrauben am Rahmen befestigt, an die vordere gehört die Schelle, darin hängt der Kabelbaum.
Gruß unbekannter weise,
Ralf

[Dienstbier_XT]

Salut Ralf
Super - danke1000! könntest Du mir die beiden Bilder per Email schicken? eugen_burri(at)bluewin.ch
Grüsse Eugen

[Hilde]

Die Bilder sind raus, hoffe sie kommen durch.
Gruß, Ralf

[matrix]

Gruss, Mario

[Dienstbier_XT]

Ralf & Mario
Merci1000! Ihr habt mir sehr geholfen.
All the best
ktwof (keep the wheels on fire)
Eugen

[Bullrich_Salz]

Weiß jemand welche OEM Nummer diese Kabelschelle hat bzw. wo man sie finden kann? Würde gerne so eine kaufen weil sie bei mir fehlt.

[motorang]

Nicht auswendig,
aber hier solltest Du sie finden:
https://www.cmsnl.com/yamaha-xt500_model16847/

Gryße!
Andreas, der motorang

[djinow]

Hallo Eugen,

Der Teilenummer ist 90465-08144-00 -Clamp.
Ist leider von Yamaha nicht mehr lieferbar.

Groetjes Djinow

[Zoki]

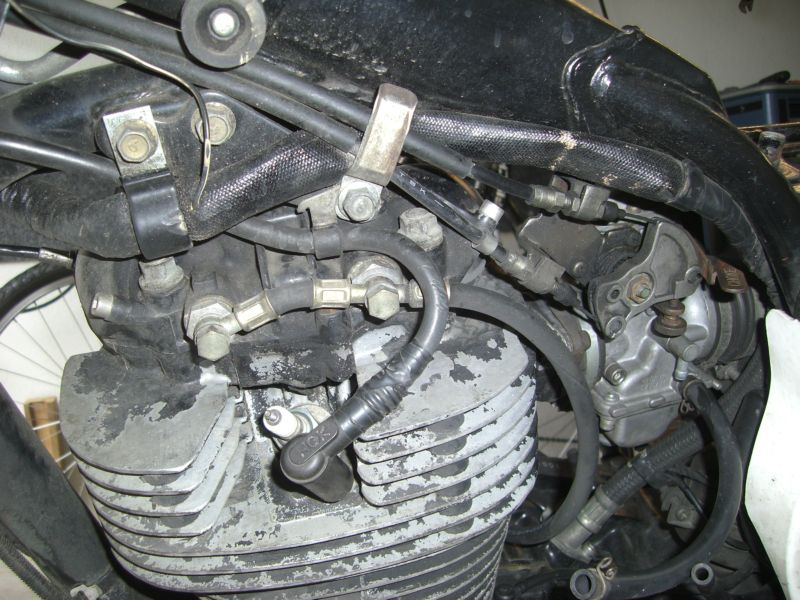

ich weiss nicht ob es noch gebraucht wird ansonsten für die Nachwelt
