Neuanschaffung '76er 1N5 - Fragen an die Auskenner

In diesem Forum soll es um die Reparatur unserer XT gehen
Benutzeravatar
XTFRO
XT-Forums-Guru
XT-Forums-Guru
Beiträge: 1165
Registriert: Do Sep 18, 2014 12:46
Wohnort: Rüsselsheim am Main

Re: Neuanschaffung '76er 1N5 - Fragen an die Auskenner

Beitragvon XTFRO » Do Nov 14, 2024 14:26

Meine Ausgabe des Teile-Katalogs für die 1976er XT fand sich vor längerer Zeit mal im IN!
Leider ist darin keinerlei Hinweis auf das Erscheinungs-Datum dieser Auflage zu finden ...
Auf Seite B9 sind zwar die Teile zum Thema Kick-Starter gelistet, das Bild links davon ist
aber versehentlich das Gleiche wie im Kapitel Transmission auf Seite B11 & B12 gezeigt ...

Zum Glück sind aber wohl auch korrekt gedruckte Exemplare heraus gegeben worden!

schnalzer
Fleißiger Poster
Fleißiger Poster
Beiträge: 151
Registriert: So Dez 16, 2012 17:37

Re: Neuanschaffung '76er 1N5 - Fragen an die Auskenner

Beitragvon schnalzer » Do Nov 21, 2024 11:55

Ich hätte auch noch eine Frage zur unteren Befestigung des Auspuff. Bei mir ist da leider kein Gummiformteil vorhanden und im Nachbau scheints da nix mehr zu geben. Gibts irgendein Alternativteil, was da passt?

Suzek
Fleißiger Poster
Fleißiger Poster
Beiträge: 117
Registriert: Do Nov 12, 2020 9:48

Re: Neuanschaffung '76er 1N5 - Fragen an die Auskenner

Beitragvon Suzek » Sa Nov 23, 2024 0:42

Moin, Gummiformteil ? Das ist ein Metall/Gummi Komposit Teil soweit ich weiß ,müsste nachgucken ,hab noch ein Satz in neu, brauche ich aber selber als Ersatz .Falls es hilft kann ich Fotos und Maße schicken man könnte sich was basteln ...

Blade950
Fleißiger Poster
Fleißiger Poster
Beiträge: 135
Registriert: Di Okt 27, 2020 8:42
Wohnort: Hornstein

Re: Neuanschaffung '76er 1N5 - Fragen an die Auskenner

Beitragvon Blade950 » Sa Nov 23, 2024 20:54

Bitte an Suzek: Bitte gib uns ein paar Fotoś, ich habe auch dieses Problem dass keine diese Teile hat. Musste auch improvisieren.
Lg Franz
Nerven sparen- XT fahren

schnalzer
Fleißiger Poster
Fleißiger Poster
Beiträge: 151
Registriert: So Dez 16, 2012 17:37

Re: Neuanschaffung '76er 1N5 - Fragen an die Auskenner

Beitragvon schnalzer » So Nov 24, 2024 9:43

Moin, Gummiformteil ? Das ist ein Metall/Gummi Komposit Teil soweit ich weiß ,müsste nachgucken ,hab noch ein Satz in neu, brauche ich aber selber als Ersatz .Falls es hilft kann ich Fotos und Maße schicken man könnte sich was basteln ...
Das wäre super, vielen Dank!

Suzek
Fleißiger Poster
Fleißiger Poster
Beiträge: 117
Registriert: Do Nov 12, 2020 9:48

Re: Neuanschaffung '76er 1N5 - Fragen an die Auskenner

Beitragvon Suzek » Mi Nov 27, 2024 6:16

Jupp mache ich ich muss das nur rauskramen wird erst zum Wochenende was.
Gruss
Martin

Benutzeravatar
Struppi
XT-Forums-Guru
XT-Forums-Guru
Beiträge: 1377
Registriert: Fr Jun 06, 2003 15:11
Wohnort: Monheim am Rhein

Re: Neuanschaffung '76er 1N5 - Fragen an die Auskenner

Beitragvon Struppi » Mi Nov 27, 2024 18:35

Moin,

ich hätte noch eine originale Parts List (First Edition Feb.1976) im Angebot.
Bei Bedarf gerne eine PN senden.

Gruss Struppi
Es ist nie zu spät für eine glückliche Kindheit.

Suzek
Fleißiger Poster
Fleißiger Poster
Beiträge: 117
Registriert: Do Nov 12, 2020 9:48

Re: Neuanschaffung '76er 1N5 - Fragen an die Auskenner

Beitragvon Suzek » Do Dez 05, 2024 18:55

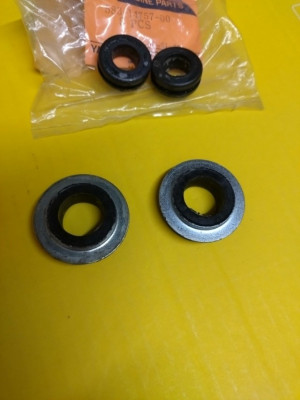

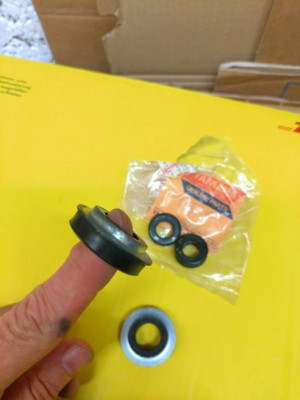

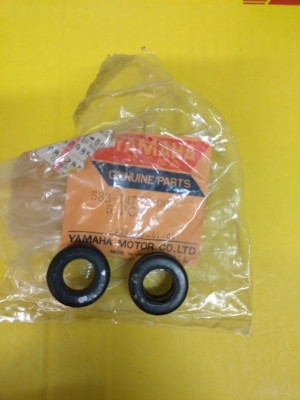

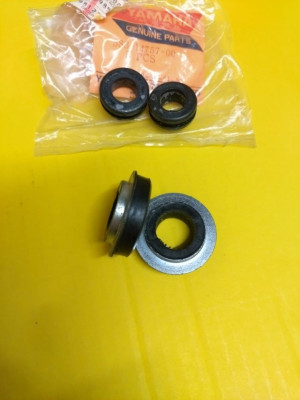

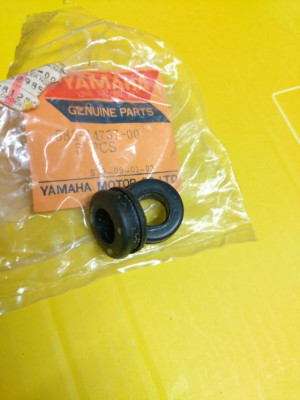

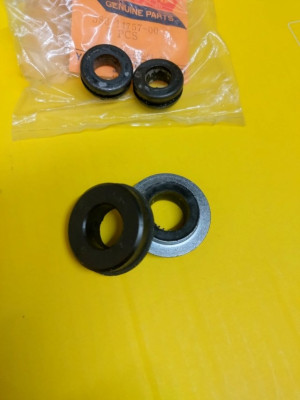

So jetzt habe ich es mal geschafft die Teile zur 76 Auspuffhalterung heraus zu suchen , Die kleinen schwarzen sind bei der TT500 für oben am Endtopf, Teile Nr
5831475700, das ist ein Metall Gummi Komposit. Auf beiden Seiten Metall in der Mitte ein sehr festes Elastomer, im Prinzip zwei U Scheiben mit Dämpfer dazwischen

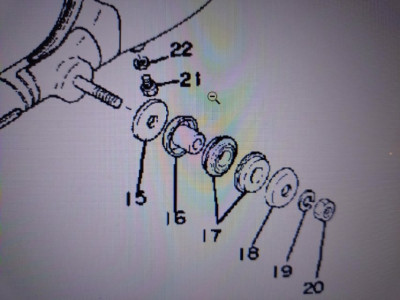

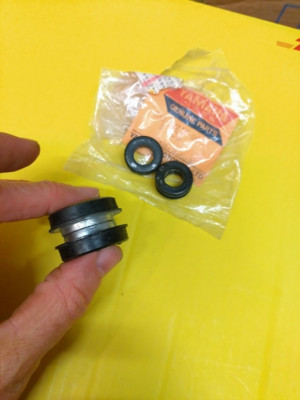

Für unten vor dem Flammtopf werden 5 Teile gebraucht , 2 davon gibt's als Nachbau bei Kedo (16 und 18 in der Skizze),das dritte ist eine Hochtemperaturfeste Scheibe Nr 9020210098, kann man bei Cmsnl angucken wie die aussieht Auf den bei Kedo erhaltlichen Spacer n(16) 5831476300 werden dann links lund rechts der unteren Halterung am Rahmen diese beiden größeren Metall Gummi Komposite geschoben und hinten kommt dann die geschuesselte Scheibe (18) drauf gibt's auch bei Kedo . Diese beiden Teile 17 sind wohl der Flaschenhals , nicht mehr zu bekommen und man müsste was basteln .
Vielleicht helfen die Bilder
Gruss
Martin
Dateianhänge

Blade950
Fleißiger Poster
Fleißiger Poster
Beiträge: 135
Registriert: Di Okt 27, 2020 8:42
Wohnort: Hornstein

Re: Neuanschaffung '76er 1N5 - Fragen an die Auskenner

Beitragvon Blade950 » Fr Dez 06, 2024 10:28

Danke Suzek,das sehe ich jetzt auch das erstemal „in echt“. Könnte ich gut gebrauchen ;-)
Nerven sparen- XT fahren
