Neuanschaffung '76er 1N5 - Fragen an die Auskenner

[XTFRO]

Meine Ausgabe des Teile-Katalogs für die 1976er XT fand sich vor längerer Zeit mal im IN!
Leider ist darin keinerlei Hinweis auf das Erscheinungs-Datum dieser Auflage zu finden ...
Auf Seite B9 sind zwar die Teile zum Thema Kick-Starter gelistet, das Bild links davon ist
aber versehentlich das Gleiche wie im Kapitel Transmission auf Seite B11 & B12 gezeigt ...

Zum Glück sind aber wohl auch korrekt gedruckte Exemplare heraus gegeben worden!

[schnalzer]

Ich hätte auch noch eine Frage zur unteren Befestigung des Auspuff. Bei mir ist da leider kein Gummiformteil vorhanden und im Nachbau scheints da nix mehr zu geben. Gibts irgendein Alternativteil, was da passt?

[Suzek]

Moin, Gummiformteil ? Das ist ein Metall/Gummi Komposit Teil soweit ich weiß ,müsste nachgucken ,hab noch ein Satz in neu, brauche ich aber selber als Ersatz .Falls es hilft kann ich Fotos und Maße schicken man könnte sich was basteln ...

[Blade950]

Bitte an Suzek: Bitte gib uns ein paar Fotoś, ich habe auch dieses Problem dass keine diese Teile hat. Musste auch improvisieren.
Lg Franz

[schnalzer]

Moin, Gummiformteil ? Das ist ein Metall/Gummi Komposit Teil soweit ich weiß ,müsste nachgucken ,hab noch ein Satz in neu, brauche ich aber selber als Ersatz .Falls es hilft kann ich Fotos und Maße schicken man könnte sich was basteln ...

Das wäre super, vielen Dank!

[Suzek]

Jupp mache ich ich muss das nur rauskramen wird erst zum Wochenende was.
Gruss
Martin

[Struppi]

Moin,

ich hätte noch eine originale Parts List (First Edition Feb.1976) im Angebot.
Bei Bedarf gerne eine PN senden.

Gruss Struppi

[Suzek]

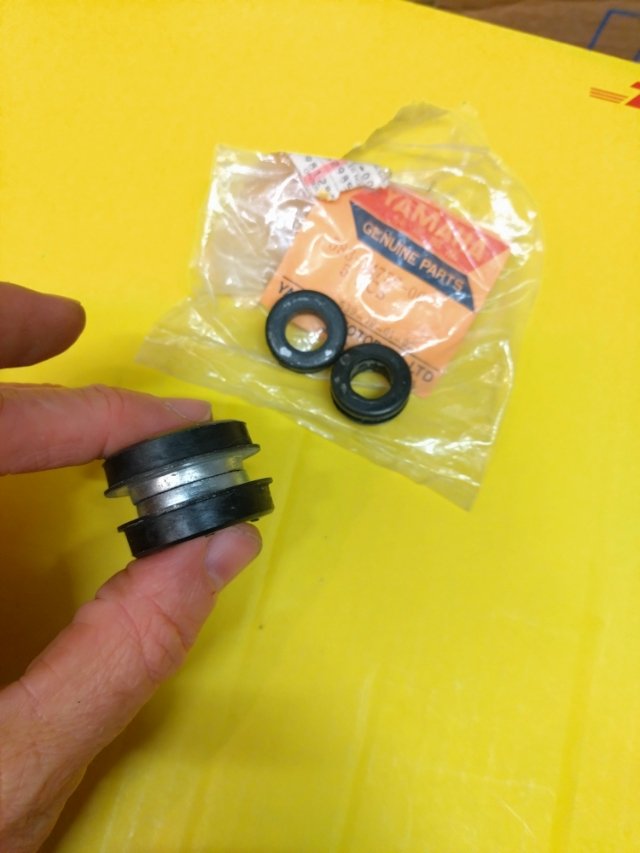

So jetzt habe ich es mal geschafft die Teile zur 76 Auspuffhalterung heraus zu suchen , Die kleinen schwarzen sind bei der TT500 für oben am Endtopf, Teile Nr
5831475700, das ist ein Metall Gummi Komposit. Auf beiden Seiten Metall in der Mitte ein sehr festes Elastomer, im Prinzip zwei U Scheiben mit Dämpfer dazwischen
Für unten vor dem Flammtopf werden 5 Teile gebraucht , 2 davon gibt's als Nachbau bei Kedo (16 und 18 in der Skizze),das dritte ist eine Hochtemperaturfeste Scheibe Nr 9020210098, kann man bei Cmsnl angucken wie die aussieht Auf den bei Kedo erhaltlichen Spacer n(16) 5831476300 werden dann links lund rechts der unteren Halterung am Rahmen diese beiden größeren Metall Gummi Komposite geschoben und hinten kommt dann die geschuesselte Scheibe (18) drauf gibt's auch bei Kedo . Diese beiden Teile 17 sind wohl der Flaschenhals , nicht mehr zu bekommen und man müsste was basteln .
Vielleicht helfen die Bilder
Gruss
Martin

[Blade950]

Danke Suzek,das sehe ich jetzt auch das erstemal „in echt“. Könnte ich gut gebrauchen

[schnalzer]

Von mir auch vielen Dank für die Bilder. Das hilft schon mal.

Ich hab auch mal Hans Verstraten angeschrieben, da er ja auch Montagematerial anbietet und diese Antwort bekommen

Wie machten das selber aus alte rubber matte von bauernhof wo tieren auf liegen

Aktuell hat er keine auf Lager und ich soll mich mal im neuen Jahr melden.
Mal gucken vielleicht läufts dann doch auf DIY hinaus.

[TT Georg]

Hans verstraten ist klasse. Da lohnt auch ein Besuch.
