Servus,
nachdem dies mein erster Beitrag hier im Forum ist, stelle ich mich erst einmal vor. Ich heiße Moritz (Moe.W), bin 23 Jahre alt und komme aus dem schönen Oberbayern. Seit etwa 3 Monaten bin ich stolzer Besitzer einer XT500 1U6. Anfangs war das Stöbern im Forum ein wenig überwältigend, aber ich habe mir Rat von Hans (hiha) geholt, der sich freundlicherweise die Zeit genommen hat, mein Motorrad persönlich anzuschauen.
Nach den ersten Monaten intensiver Beschäftigung mit meinem Motorrad und den ersten durchgeführten Reparaturen, taucht nun die Frage auf, ob ich im Zuge der aktuellen Arbeiten, wie dem Reinigen des Tanks, dem Austausch von Filtern und Dichtungen sowie der Kontrolle des Ventilspiels, nicht auch den Doppelschmierungsumbau in Erwägung ziehen sollte. Für die 1U6 Motoren wird dies oft als gute Ergänzung empfohlen. Allerdings überlege ich, ob es möglich wäre, eine doppelte Doppelschmierung anzufertigen, da die aktuelle Kurbelwellenschmierung anscheinend einer Minimalmengenschmierung nahekommt.
Ist es also denkbar, die bestehende Schmierung rechts neben dem Einlassventil beizubehalten und parallel dazu die Doppelschmierung zu installieren?
oder ist das sogar zu viel Schmierung?
Vielen Dank im Voraus.
und nochmals ein Dankeschön an Hans (Hiha), der sich die Zeit genommen hat, sich meine XT500 anzuschauen.
Gruß Moe.W
Doppelte Doppelschmierung 1U6 Motor
-
- Wenigposter
- Beiträge: 8
- Registriert: Di Sep 12, 2023 10:18
- Hiha
- 5000+ Club
- Beiträge: 6212
- Registriert: Mo Jun 02, 2003 6:23
- Wohnort: Neubiberg b. München
Re: Doppelte Doppelschmierung 1U6 Motor
Servus Moe, schön dass Du jetzt leibhaftig da bist
Zu den Direktschmierungsumbauten gibts einige Varianten, eine der Einfachsten ist die Kombinierte aus beiden Originalleitungen und einer doppelten Hohlschraube unten am Motor, aber dreifach, hinten plus zweimal links, ist ein bisserl zu viel, und sieht auch nicht gut aus
Wie schon erwähnt hab ich aus normalem textilummanteltem Benzinschlauch und Standard-Banjo-Mundstücken die "Kedo-Raceline" gebastelt, die tuts im Renner und in der Gebrauchs-XT.
Gruß
Hans
Zu den Direktschmierungsumbauten gibts einige Varianten, eine der Einfachsten ist die Kombinierte aus beiden Originalleitungen und einer doppelten Hohlschraube unten am Motor, aber dreifach, hinten plus zweimal links, ist ein bisserl zu viel, und sieht auch nicht gut aus
Wie schon erwähnt hab ich aus normalem textilummanteltem Benzinschlauch und Standard-Banjo-Mundstücken die "Kedo-Raceline" gebastelt, die tuts im Renner und in der Gebrauchs-XT.
Gruß
Hans
- Frank M
- 5000+ Club
- Beiträge: 6930
- Registriert: So Jun 01, 2003 1:11
- Wohnort: Dettum
Re: Doppelte Doppelschmierung 1U6 Motor
Moin Moritz, mit Hans hast du ja schon mal einen Premiumberater vor Ort an deiner Seite.
Diese "Doppelten Direktschmierungen" in welcher Ausführung auch immer kann man anbauen, muss man aber nicht. Ich habe alle Versionen durch und auch die Motoren mit der serienmäßigen Ölleitung zum Kopf funktionieren einwandfrei und unauffällig.
Wenn du deinem Motor etwas Gutes tun möchtest kannst du die Fördermenge der Ölpumpe prüfen* und ggf. die beiden Dichtringe in der Ölpumpe erneuern, um auch die Frischölversorgung im Kopf sicherzustellen. Falls du es für notwendig hältst gibt es auch noch die +50% Ölpumpen bei KEDO zum Nachrüsten.
* M5-Schraube auf dem Ölfiltergehäuse gegen Schlauchanschluss tauschen, bei laufendem Motor sollte das Öl im Schlauch bis auf mind. Tankhöhe steigen.
Diese "Doppelten Direktschmierungen" in welcher Ausführung auch immer kann man anbauen, muss man aber nicht. Ich habe alle Versionen durch und auch die Motoren mit der serienmäßigen Ölleitung zum Kopf funktionieren einwandfrei und unauffällig.
Wenn du deinem Motor etwas Gutes tun möchtest kannst du die Fördermenge der Ölpumpe prüfen* und ggf. die beiden Dichtringe in der Ölpumpe erneuern, um auch die Frischölversorgung im Kopf sicherzustellen. Falls du es für notwendig hältst gibt es auch noch die +50% Ölpumpen bei KEDO zum Nachrüsten.
* M5-Schraube auf dem Ölfiltergehäuse gegen Schlauchanschluss tauschen, bei laufendem Motor sollte das Öl im Schlauch bis auf mind. Tankhöhe steigen.
-
- Wenigposter
- Beiträge: 8
- Registriert: Di Sep 12, 2023 10:18
Re: Doppelte Doppelschmierung 1U6 Motor
So, nochmal Servus,
es ist erstaunlich, wie schnell hier geantwortet wird – da kann das Zündapp Forum nicht mithalten .
Den Umbau auf Doppelschmierung werde ich wohl erst im nächsten Winter angehen, wenn hier nicht mit zu extremem Verschleiß zu rechnen ist.
Vielen Dank für den Tipp mit der M5 Schraube + Schlauch, das werde ich gleich mal ausprobieren.
Eine kurze Frage: Kann ich die vorhandene Nockenwellenschmierung am Zylinderkopf kurzzeitig abschrauben, um zu überprüfen, ob hier etwas ankommt, oder kommt mir dabei Öl mit 8 Bar entgegen?
Gruß Moritz
es ist erstaunlich, wie schnell hier geantwortet wird – da kann das Zündapp Forum nicht mithalten .
Den Umbau auf Doppelschmierung werde ich wohl erst im nächsten Winter angehen, wenn hier nicht mit zu extremem Verschleiß zu rechnen ist.
Vielen Dank für den Tipp mit der M5 Schraube + Schlauch, das werde ich gleich mal ausprobieren.
Eine kurze Frage: Kann ich die vorhandene Nockenwellenschmierung am Zylinderkopf kurzzeitig abschrauben, um zu überprüfen, ob hier etwas ankommt, oder kommt mir dabei Öl mit 8 Bar entgegen?
Gruß Moritz
- Mambu
- XT-Forums-Guru
- Beiträge: 2119
- Registriert: So Jun 01, 2003 10:55
- Wohnort: Grießen
Re: Doppelte Doppelschmierung 1U6 Motor
...8 bar ...
...kannst Du machen, ...es genügt, wenn Du die Hohlschraube etwas löst, dann merkst Du das schnell. Ist allerdings unnötig, wenn Du den "Schlauchtest" machst.
Herzliche Grüße
Mambu
...kannst Du machen, ...es genügt, wenn Du die Hohlschraube etwas löst, dann merkst Du das schnell. Ist allerdings unnötig, wenn Du den "Schlauchtest" machst.
Herzliche Grüße
Mambu
- Hiha
- 5000+ Club
- Beiträge: 6212
- Registriert: Mo Jun 02, 2003 6:23
- Wohnort: Neubiberg b. München
Re: Doppelte Doppelschmierung 1U6 Motor
Bei Betriebstemperatur des Öls musst Du mit etwa 0,2bar rechnen...
Ich geh nachher mal in die Werkstatt meine Direktschmierung ablichten.
Gruß
Hans
Ich geh nachher mal in die Werkstatt meine Direktschmierung ablichten.
Gruß
Hans
- Hiha
- 5000+ Club
- Beiträge: 6212
- Registriert: Mo Jun 02, 2003 6:23
- Wohnort: Neubiberg b. München
Re: Doppelte Doppelschmierung 1U6 Motor

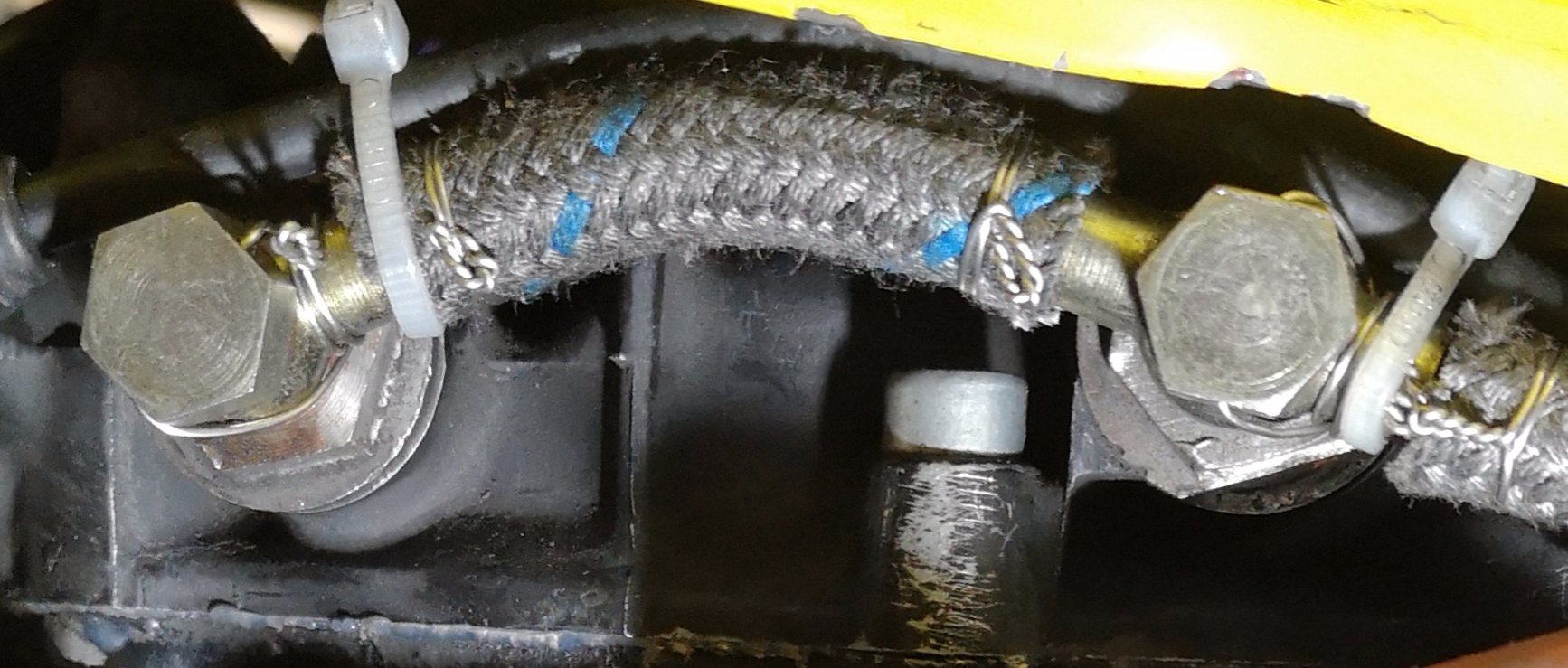

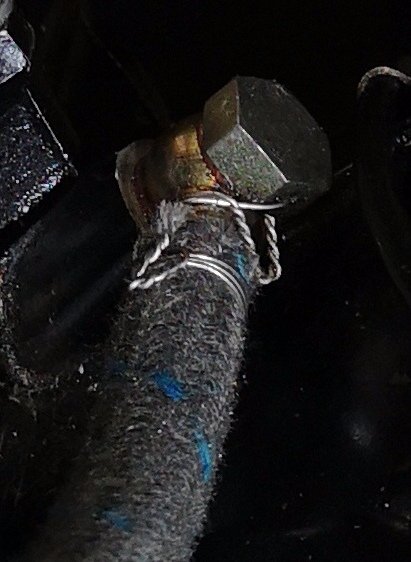

Die Kabelbinder musst Dir wegdenken, die halten was Anderes...
Gruß
Hans
-
- Gelegenheitsposter
- Beiträge: 80
- Registriert: Do Nov 12, 2020 9:48
Re: Doppelte Doppelschmierung 1U6 Motor
Moin Moritz, wenn Du mir eine PN schickst dann kannst Du mir Deine Adresse zukommen lassen ich kann Dir dann einen Adapter fuer den Schlauch test schicken und Du kannst in 2 min den Drucktest durchführen .
Zu Deinen Varianten schaue einmal bitte in meinen Beitrag 'Doppelschmierung die tausendsde' vielleicht hilft Dir das.
Deine Lösung wuerde ich nicht umsetzen sie ist nicht sinnvoll weil dann die Oelstroeme am Einlass gegeneinander laufen.
Gruss
Martin
Zu Deinen Varianten schaue einmal bitte in meinen Beitrag 'Doppelschmierung die tausendsde' vielleicht hilft Dir das.
Deine Lösung wuerde ich nicht umsetzen sie ist nicht sinnvoll weil dann die Oelstroeme am Einlass gegeneinander laufen.
Gruss
Martin
- Frank M
- 5000+ Club
- Beiträge: 6930
- Registriert: So Jun 01, 2003 1:11
- Wohnort: Dettum
Re: Doppelte Doppelschmierung 1U6 Motor
Deine Lösung wuerde ich nicht umsetzen sie ist nicht sinnvoll weil dann die Oelstroeme am Einlass gegeneinander laufen.

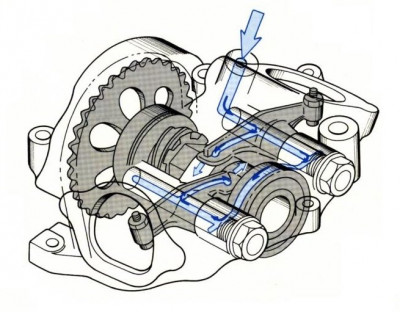

sehe ich auch so. Auf dem Bild der originale Ölkanalverlauf im Kopfdeckel.
-
- Gelegenheitsposter
- Beiträge: 46
- Registriert: So Jun 17, 2018 14:12
Re: Doppelte Doppelschmierung 1U6 Motor
Guten Abend,Deine Lösung wuerde ich nicht umsetzen sie ist nicht sinnvoll weil dann die Oelstroeme am Einlass gegeneinander laufen.
sehe ich auch so. Auf dem Bild der originale Ölkanalverlauf im Kopfdeckel.
@Frank M: wo hast du nur dieses Bild her?
Viele Grüße
Haui
- Frank M
- 5000+ Club
- Beiträge: 6930
- Registriert: So Jun 01, 2003 1:11
- Wohnort: Dettum
Re: Doppelte Doppelschmierung 1U6 Motor
das ist ein Ausschnitt aus dem Schmiersystem auf den Yamaha-Technikbildern.
Peter Alt hat die in sehr guter Auflösung auf seiner Website. Danke Peter!
https://www.xt500.ch/tech_daten_orgtechnikbilder.html
Peter Alt hat die in sehr guter Auflösung auf seiner Website. Danke Peter!
https://www.xt500.ch/tech_daten_orgtechnikbilder.html
- TT Georg
- Fleißiger Forums-Guru
- Beiträge: 3042
- Registriert: Fr Apr 23, 2004 23:34
- Wohnort: 44289 Dortmund
- Kontaktdaten:
Re: Doppelte Doppelschmierung 1U6 Motor
Echt, dann muss ich mich Mal erheben und in den Flur gehen...
Wenn mir als 18jähriger im Jahr 1988 gesagt hätte, das ich dieses 40 Jahre alte Moped fahren soll um cool zu sein, dann haetten ich wohl ganz brav den Mittelfinger gehoben und auf den hobeln aus 1948 gezeigt. Vergiss es.
-
- Gelegenheitsposter
- Beiträge: 46
- Registriert: So Jun 17, 2018 14:12
Re: Doppelte Doppelschmierung 1U6 Motor
Oha! Vielen Dank!das ist ein Ausschnitt aus dem Schmiersystem auf den Yamaha-Technikbildern.
Peter Alt hat die in sehr guter Auflösung auf seiner Website. Danke Peter!
https://www.xt500.ch/tech_daten_orgtechnikbilder.html
Grüße
Haui
-
- Wenigposter
- Beiträge: 8
- Registriert: Di Sep 12, 2023 10:18
Re: Doppelte Doppelschmierung 1U6 Motor
Hi Martin,Moin Moritz, wenn Du mir eine PN schickst dann kannst Du mir Deine Adresse zukommen lassen ich kann Dir dann einen Adapter fuer den Schlauch test schicken und Du kannst in 2 min den Drucktest durchführen .
Zu Deinen Varianten schaue einmal bitte in meinen Beitrag 'Doppelschmierung die tausendsde' vielleicht hilft Dir das.
Deine Lösung wuerde ich nicht umsetzen sie ist nicht sinnvoll weil dann die Oelstroeme am Einlass gegeneinander laufen.
Gruss
Martin
danke für dein Angebot!
In der Zwischenzeit habe ich mich schon selbst an die Drehbank gestellt und mir einen Adapter gebastelt. Der Öldruck ist voll da!
Der Tipp mit den gegenläufigen Strömen leuchtet völlig ein. Ich werd das Teil erstmal mit der originalen Schmierung in der kommenden Saison fahren und dann im nächsten Winter über den Upgrade auf eine "einfache" Doppelschmierung nachdenken.
Gruss
Moritz
