Schraube Lampenträger, Teile Nr. 90109-06022

[XT-Rebuild]

Hallo zusammen,

ich brauche bitte eure Hilfe. Es geht um die Bundschrauben für die Montage des Lampenträgers auf dem Heckfender. (unten) Ich vermute, dass der Vorbesitzer hier Bundschrauben, die eigentlich für Brems- und Kupplungshebel vorgesehen sind, verbaut hat. Die Dimension ist M6 x 30, Bundlänge beträgt 18 und Bunddurchmesser 8 mm. Kann mir jemand mit den Dimensionen für die zwei Schrauben, die dort hingehören weiterhelfen?

Danke und viele Grüße

Dirk

[Frank M]

die Teilenummer wäre 1T2-84526-60-00
Vielleicht findest du darüber die Abmaße

oder 479-84526-00-00 wie ich gerade sehe

[XT-Rebuild]

Hallo Frank,

vielen Dank - aber das ist die Teilenummer der Bundschraube zur Montage der Lampe an den Lampenträger. Ich suche die Abmessungen der Schrauben zur Montage des Lampenträgers an den Heckfender (90109-06022). Nur mit der Teilenummer finde ich keine Abmessungen der Schraube.

Viele Grüße
Dirk

[Mambu]

Hoi Dirk,

an der Stelle sitzen auch Bundschrauben.
Da müsste ich jetzt erst welche rauskramen, aber anhand der Abbildung kann man die Dimensionen auch ermitteln:

Somit nach meiner schnellen Hochrechnung:
Bund-D: 8mm, Gewindelänge 10mm, Bundlänge 20mm, sprich Schraubenlänge: 30mm, M6, SW10

Das sind die zwei hinteren Schrauben, vorne ist ne andere drin.

Herzliche Grüße
Mambu

[XT-Rebuild]

COOL! Aus welcher Teilenummer hast du nach welcher Codierung die Abmessungen abgeleitet? Bei den Standardschrauben ist mir das klar.

Auf jeden Fall herzlichen Dank dafür! Dann ist der Bund der aktuell montierten Schrauben 2 mm zu kurz.

Viele Grüße

Dirk

[Mambu]

...nagel mich nicht auf 2mm in der Länge fest, das ist nur aus dem Foto rausgemessen...
Ich würde sagen Du hast die richtigen Schrauben!

Herzliche Grüße
Mambu

[XT-Rebuild]

Okay, mach ich nicht. Vielleicht hat noch jemand die original vorgesehene Bundschraube lose parat und kann schnell mal nachmessen. Kein Stress, bin noch weit entfernt vom wieder Aufbauen.

Danke
Dirk

[Suzek]

Hi also wie schon geschrieben geht das auch easy aus dem Foto , das ist ja planar, also wenn Du ein Maß kennst einfach die anderen Rausmessen und umrechnen , so wie mambu das schon gemacht hat
Gruss
Martin

[XT-Rebuild]

Hi Martin,

ja, dessen bin ich mir schon bewusst. Ich hatte nur nicht erwartet, dass @mambu das für mich macht - nochmals danke dafür!
Ich dachte, dass es noch eine Codierung gibt, die ich nicht kenne. Beim ausmessen von Bildern hat man zudem das Risiko, dass es sich bei dem Bild um eine Musterabbildung handelt, machen ja einige Online-Shops so, ich kann auch nicht zwingend erkennen, ob eine Abbildung nicht doch leicht verzerrt ist. Wenn es, wie in meinem Fall, um Zentel geht, liegt man auch schnell daneben.
Vielleicht erbarmt sich auch noch ein Wissender, der die Dimension der Schraube kennt oder bereit ist, eine frei verfügbare Schraube kurz auszumessen.

Allen ein schönes Wochenende, Grüße

Dirk

[Michael W.]

Hallo Dirk,

ich erbarme mich mal:

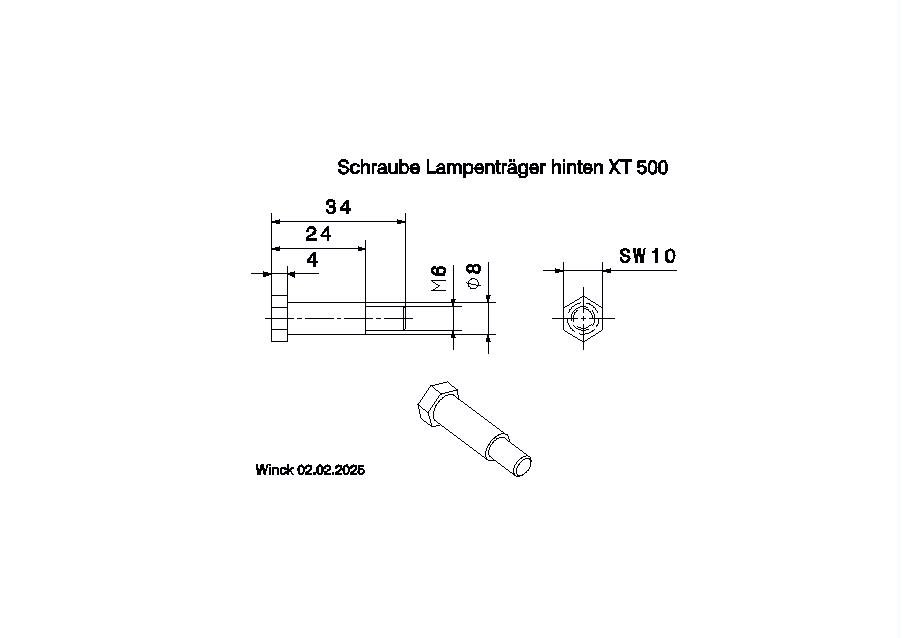

Hier als PDF:

Schraube_Lampentraeger_XT.pdf

(18.74 KiB) 18-mal heruntergeladen

Das heißt, die Angaben von Mambu sind schon korrekt! Bei der Schraubenlänge hat er nur den Kopf nicht berücksichtigt.

[Mambu]

Klugscheissmodus an: ...die Längen von Sechskantschrauben werden normgerecht ohne Kopf angegeben, dieser wird nur bei Senkkopfschrauben bei der Längenangabe berücksichtigt ... K-Modus aus!



Herzliche Grüße
Mambu

[XT-Rebuild]

Moin Michael, perfekt - vielen herzlichen Dank

Die aktuell montierten Bundschrauben waren also tatsächlich falsch. Nochmals Danke

[Michael W.]

Klugscheissmodus an: ...die Längen von Sechskantschrauben werden normgerecht ohne Kopf angegeben, dieser wird nur bei Senkkopfschrauben bei der Längenangabe berücksichtigt ... K-Modus aus!

Hallo Mambu,
das viel mir danach auch auf. Somit hätte ich meinen Maßbezug hinter den Sechskantkopf setzen müssen!

[Martin M]

Ich habe diese Schrauben schon selber gemacht: M6 Schraube, und ein Röhrchen innen 6 und außen 8mm. Röhrchen mit Loctite 648 (Welle/Nabe, war grad zur Hand) an die Schraube geklebt.

[XT-Rebuild]

Hi Martin, genau so habe ich es für die Schrauben des Soziushalteriemens gemacht
Wenn ich die korrekte Schraube für den Lampenträger nicht in meinem Fundus habe, ist das eine Alternative. Schönen Abend allerseits.
