Benötige Hilfe bei der Elektrik/ Scheinwerfer ohne Funktion

[woddel]

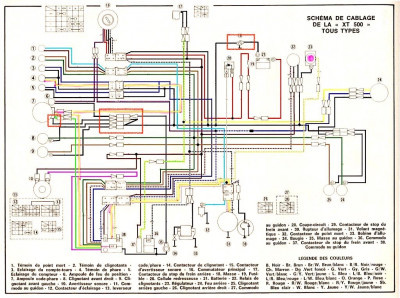

Prüfe mal die rot Umrandten Bereiche...

[Hannibauer]

Inwiefern soll ich die prüfen?
Also mittlerweile funktioniert es besser aber noch nicht 100%. Wenn ich Standlicht hab brennen bei Laufenden Motor Instrumenten Beleuchtung und Rücklicht gut hell. Wenn ich allerdings Abblendlicht hinzuschalte werden diese zwei Lichter sehr dunkel. Kann mir jmd erklären woran dies liegen könnte?

[woddel]

Hast du die Batterie noch abgeklemmt?
Oder ist sie durchs probieren leergenudelt?


Gesendet von iPhone mit Tapatalk

[woddel]

Naja. Prüfen ob es so angeschlossen ist.
(Oder mindestens ähnlich.)

Mein letzter (nicht nur meiner) Verdacht war ja daß was an deiner Masse faul ist.

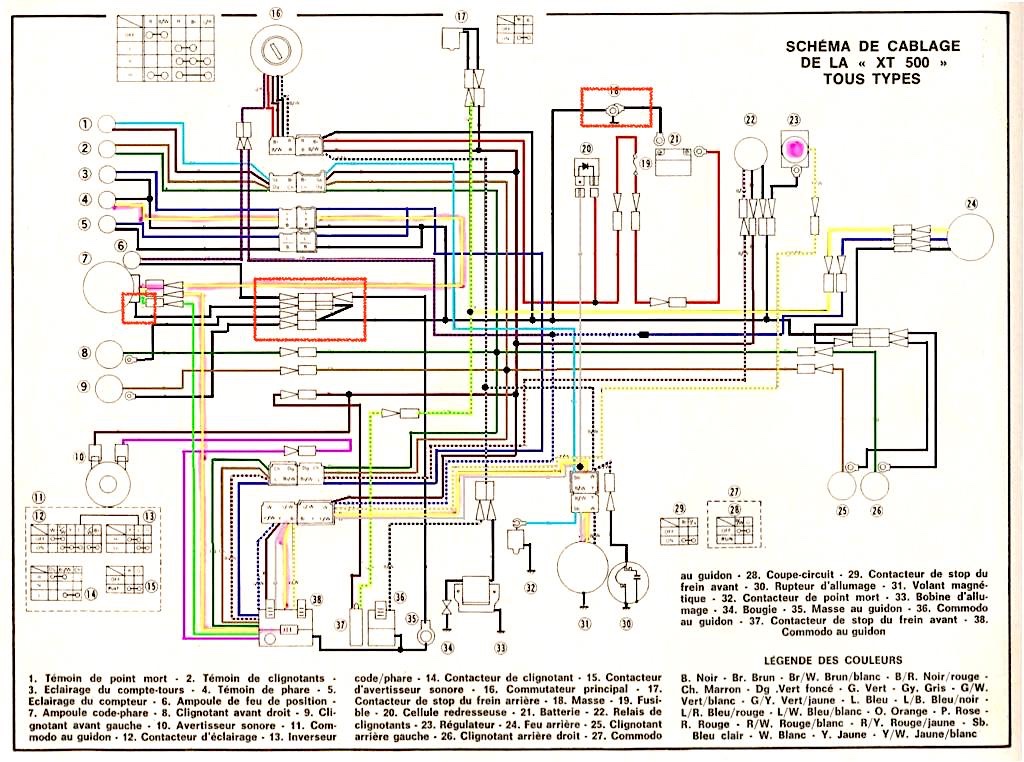

Das markierte sind neuralgische Stellen.

Schwarz ist - wenn Original - Masse und Batterie Minus und muss zu Rahmen - dadurch auch zum Motor - Verbindung haben.

[woddel]

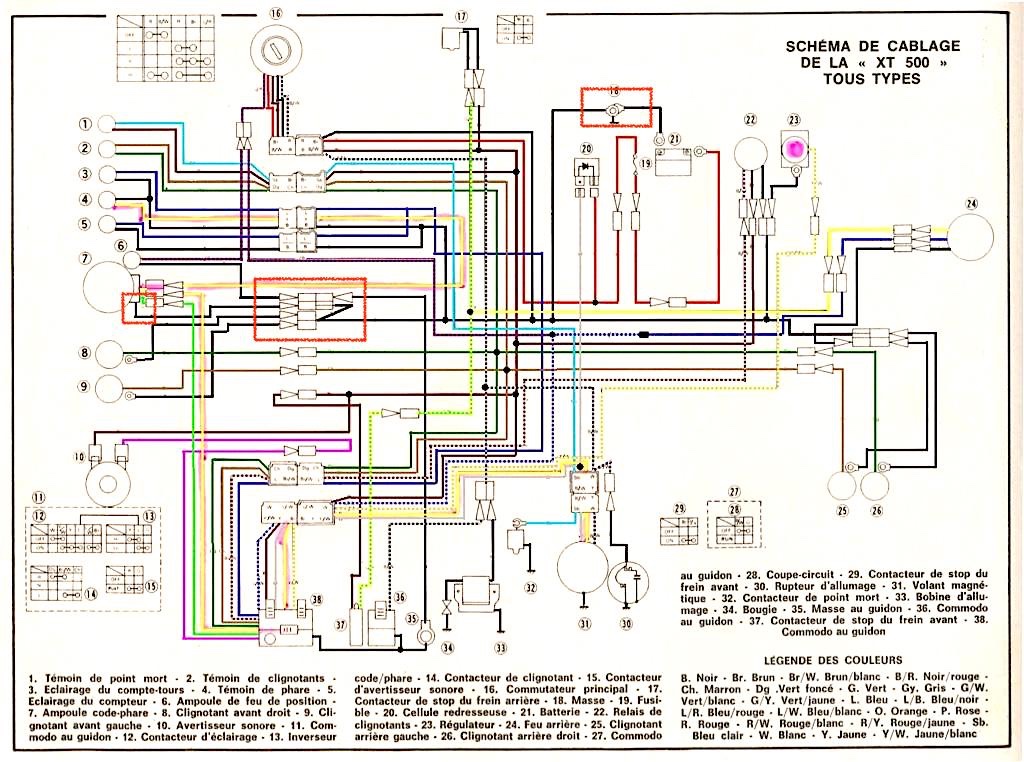

Die kleine Markierung rechts ist die Verbindung zum Rahmen.

Die große Markierung ist der Verteiler im lampentopf

Die linke Kleine der Anschluss an die Scheinwerferbirne.


Nicht markiert: die 35. Masse an die Gabel damit die Ströme nicht über das Steurtkopflager müssen.

Gesendet von iPhone mit Tapatalk

[Hannibauer]

Naja Batterie habe ich jetzt nicht gemessen aber wenn ich zum Beispiel Parklicht anmache, welches ja über die Batterie läuft, läuft beides kräftig hell.
Aber ich messe die Batterie sicherheitshalber nochmal

Naja die Verbindung zum Rahmen ist gegeben.
Seitdem geht ja auch endlich mein Licht…
Hatte dieses anfangs nicht verbaut.
Die steckverbindungen im Topf schauen gut aus.
Und zum Scheinwerfer habe ich als Maße ein direktes Kabel zum Minuspol gezogen.
35. Masse habe ich auch ein extra Kabel verlegt.

[woddel]

Naja die Verbindung zum Rahmen ist gegeben.
Seitdem geht ja auch endlich mein Licht…

Das musst du dann auch mitteilen...

[Hannibauer]

Sorry ich hab’s voll verpeilt. Du hast recht. Aber iwas is Trz noch faul

[woddel]

Ich fasse mal zusammen.

Zündung an:
Instrumentenbeleuchtung geht, Standlicht auch.
Motor an:
Instrumentenbeleuchtung geht immer noch, Standlicht auch.
Licht an:
Instrumentenbeleuchtung wird dunkel, Standlicht auch. Scheinwerfer Leuchtet (schlecht?)

Fragen:
Motor aus (Killschalter):
Bleibt Instrumentenbeleuchtung dunkel?
Licht an:
Wird Instrumentenbeleuchtung hell?

[Hannibauer]

Nicht ganz

Bei Zündung an gehen nur Blinker Hupe und leerlaufkontrollleuchte
Erst bei bei Motor an und Standlicht an gehen Instrumentenbeleuchtung und Rücklicht.
Aber bei Motor an und Abblendlicht werden die anderen Komponenten dunkler

[woddel]

Motor aus (Killschalter) und Standlicht an tut nicht?

[Hannibauer]

Ne tut sich nichts. Wie gesagt nur Blinker Hupe und und leerlaufkontrolle

[woddel]

Klingt nach XT250…

Bin vorerst ein wenig Ratlos.

[Hannibauer]

Schade:/
Aber ja von meiner 250er bin ich es auch so gewohnt

[woddel]

Ist das Zündschloss original?
Wieviel Stellungen?
