Bemaßung der Nockenwelle-Blindscheibe

[Jeanjean]

Hallo Jungs,

ich möchte mein OT-Schauglas durch eine Blindscheibe ersetzten, wie beim '76 Modell.
Die von Kedo, Seite 91 Nr. 20046 gefällt mir nicht, da sie bombiert ist.
Bleibt die Altenrativlösung: selber drehen (lassen).

Nur habe ich keine Maße dafür.

Hat jemandem von Euch so ein Teil griffbereit und könnte nachmessen ?
Vor allem Lage und Tiefe der Nut für den O-Ring.

Warscheinlich würden sogar die Maße des O-Rings reichen.

Danke und Gruß.

Jeanjean

[Hiha]

Durchmesser 46,9-47, breite innen bis zur Nut ca. 3mm, Nutbreite 2mm, Breite bis nach Aussen ca. 4mm. Durchmesser der Nut 49mm
Das sollte klappen...

Gruss
Hans

[Jeanjean]

Super !

Danke Hans.

jeanjean

[Hiha]

Bitte!
Hatte grad hier in der Arbeit den Kedo-Digitalzündungs-hallgabelschrankenhalter rumliegen, der bei einer Umbauaktion rausflog, sonst hätt ich mich schwerer getan.

[Jeanjean]

Ah wie, ah was !

Ich war überzeugt, du bist jetzt extra für mich in der Garage geflitzt und hast dein Böbber zerlegt !

Schön, wenn mann immer das passendes zufällig greiffbar hat

jeanjean

[Jeanjean]

Durchmesser der Nut 49mm

Ist die Nut erhaben ?
Da passt aber kein O-Ring mehr !
Oder wolltest du 45 mm sagen ?

jeanjean

[Frank M]

Der originale Guckstopfen hat einen aufvulkanisierten, erhabenen Dichtring. Da wird nix mit O-Ring abgedichtet.

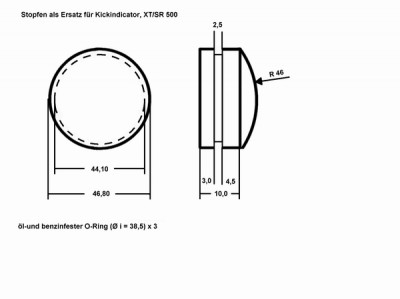

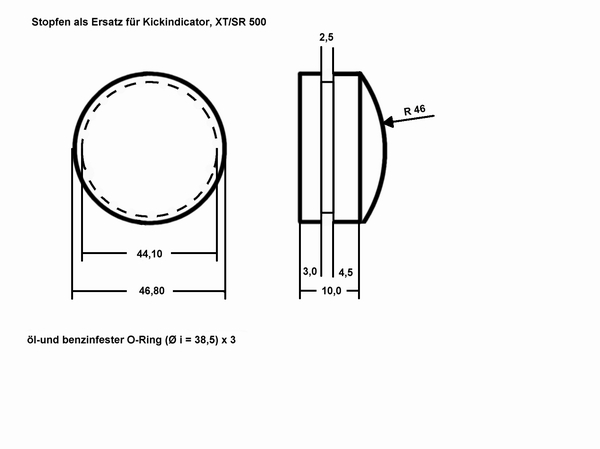

So'n Extrading habe ich mir mal gedreht, um es mit O-Ring und Schmodder einsetzen zu können. Vielleicht hilft dir das Bild etwas...

[Jeanjean]

Jepp !

Genau so ein Ding habe ich gesucht.
Werde ich mal probieren, bis auf dem R46, der mir nicht gefällt.

Mein Stopfen wird schön flach sein.

Danke Frank.

Jeanjean

[Hiha]

Ah, mit O-ring wolltest Du. Hab ich überlesen, pardon. Aber die von mir genannten Maße stimmen trotzdem.

Gruss
Hans

[sven]

J
Mein Stopfen wird schön flach sein.

Schaut s.cheiße aus.
Nimm den von Kedo.
Der ist schön flach.
Gruß
Sven
