Schelle mit halter für Vorderbremsbowdenzug

[XT Yunkee]

Die Schelle mit dem halter für den Vorderbremsbowdenzug die am Gabelholm mit dem linken Faltenbalg verbunden ist

Gibts die schelle noch neu Kedo oder Yamaha oder nur noch inne Bucht??


Mfg Mickey

[mickey]

Hab mich vergessen anzumelden mein Post also.

[sixtyfour]

Die Schelle mit dem halter für den Vorderbremsbowdenzug die am Gabelholm mit dem linken Faltenbalg verbunden ist. Gibts die schelle noch neu Kedo oder Yamaha oder nur noch inne Bucht?? Mfg Mickey

Hallo Mickey,

guckst du hier:

http://cgi.ebay.de/Yamaha-XT500-XT-500- ... 1|294%3A30

Ob die noch bei YAM erhältlich sind, weiß ich nicht. Der Hollander sagt, dass nicht.

Gruß, Markus

[XTJüni]

Hallo Zusammen,

ich bin neu im Forum und hab jetzt auch eine Frage.
Vor 3 Jahren habe ich mir eine 80er XT gekauft, die nach vollständiger Demontage und Instandsetzung nun fast fertig ist.

Nun fehlen mir noch ein paar Ersatzteile, die nicht an der XT vorhanden waren. U.a die in diesem Thread angesprochene Schelle inkl. Bremsleitungshalter (E-Teile Nr. 1W1-23318-L0) am linken Gabelholm sowie die Schelle auf der rechten Seite (E-Teile Nr. 509-23489-L0). Als Schelle hat irgendwer normale Schlauchschellen verwendet.

Nirgends gibt es diese Schellen mehr, auch nicht bei Kedo. Kennt jemand eine Alternative? Ich hatte schon einmal an einen 3-D-Druck gedacht, allerdings hab ich keinen solchen Drucker und auch keine Zeichnung dazu. Und für die Erstellung einer Zeichnung benötigt man Daten vom Objekt, die ich auch nicht habe.

Habt ihr eine Alternative oder eine Idee dazu?
Besten Dank

Grüße aus dem Siebengebirge
Volker

[AndreasXT600]

Die Schellen in 30-Drucker zu drucken wäre nicht dauerhaft zielführend. Keiner der Kunststoffe, den du dabei verwendest, hätte die Eigenschaft von Metall, wie sie für die Funktion der schnelle notwendig ist.
Ich kann morgen mal nebenbei in meinem Fundus schauen, ob ich noch solche Schellen habe.

[Frank M]

mit etwas Glück findest du irgendwo noch eine Spange für die Tachowelle von der '76/'77er (1T2-23318-00-00). Die haben entgegen der üblichen Ausführung vorn noch eine Öse dran, durch die der Bremsbowdenzug geführt wird. Ansonsten gibts bei vielen anderen Enduros ähnliche Schellen zur Bowdenzugklemmung.

Wegen der Faltenbalgschellen würde ich mal bei anderen Mopeds nachsehen, die ebenfalls Faltenbälge und einen vergleichbaren Standrohrdurchmesser von 36mm haben.

36 Suzuki RM-100 K3 (03)
36 Suzuki RM-125 B/C (77-78)
36 Suzuki PE-175 C/N/T/X (78-81)
36 Suzuki RS-175 T/X/Z (80-82)
36 Suzuki DR-250 Z/D/E/F (82-85)
36 Suzuki PE-250 B/C (77-78)
36 Suzuki PE-250 N/T/X (79-81)
36 Suzuki RS-250 T/X (80-81)
36 Suzuki TS-250 T/X (80-81)
36 Suzuki TS-250 T/X (80-81)
36 Suzuki DR-370 C (78)
36 Suzuki DR-370 N (79)
36 Suzuki SP-370 C (78)
36 Suzuki DR-400 T (80)
36 Suzuki DR-400 T (80)
36 Suzuki PE-400 T/X (80-81)
36 Suzuki SP-400 T (80)
36 Suzuki DR-500 X/Z/D (81-83)
36 Suzuki SP-500 X/Z/D (81-83)
36 Yamaha YZ-80 E1/F1/G1/H1/J1/K1/L1/M1/N1 (93-01)
36 Yamaha YZ-85P-S (02-04)
36 Yamaha YZ-100 J/K (82-83)
36 Yamaha YZ-125 D/E/F/G (77-80)
36 Yamaha IT-175 D/E/F (77-79)
36 Yamaha IT-175 G/H (80-81)
36 Yamaha TT-225 S/T (86-87)
36 Yamaha TTR-225 L/LC, N/NC/P/PC/R/RC/S/SC (99, 01-04)
36 Yamaha XT-225 D/DC-S/SC (92-04)
36 Yamaha DT-250 F (79)
36 Yamaha IT-250 D/E/F (77-79)
36 Yamaha IT-250 G (80)
36 Yamaha XT-250 L/LC (84)
36 Yamaha TT-250 G/H/J (80-82)
36 Yamaha TZ-250 G/H/J (80-82)
36 Yamaha TY-350 N/S (85-86)
36 Yamaha XT-350 L/LC/N/NC/S/SC/T/TC/U/UC/W/WC/A/AC/B/BC (84-91)
36 Yamaha XT-350 D/DC/E/EC/F/FC/G/GC/H/HC/J/JC/K/KC (92-98)
36 Yamaha XT-350 L/LC/M/MC (99-00)
36 Yamaha IT-400 C/D/E/F (76-79)
36 Yamaha IT-425 G (80)
36 Yamaha TT-500 C/D/E (76-78)
36 Yamaha TT-500 F/G/H (79-81)
36 Yamaha XT-500 C/D/E/F/G/H (76-81)
36 Yamaha XV-500K "Virago" (83)
36 Yamaha XV-535 T/TC/U "Virago" (87-88)
36 Yamaha XV-535 E/EC/F/FC/SF/SFC/G/GC/SG/SGC "Virago" (93-95)
36 Yamaha XV-535 H/HC/SH/SHC/J/JC/SJ/SJC "Virago" (96-97)
36 Yamaha XV-535 K/KC/L/LC "Virago" (98-99)
36 Yamaha XJ-550 H/J/K "Maxim" (81-83)
36 Yamaha FJ-600 L/LC/N/NC (84-85)
36 Yamaha FZ-600 S/SC/T/TC/U/UC (86-88)
36 Yamaha SRX-600 S/SC (86)
36 Yamaha YX-600 S/SC/T/TC/U/UC/W/WC/A/AC "Radian" (86-90)
36 Yamaha XJ-650 G/H "Maxim" (80-81)
36 Yamaha XJ-650 J/K "Maxim" (82-83)
36 Yamaha XJ-650 RJ "Seca" (82)
36 Yamaha XJ-750J/K "Maxim" (82-83)
36 Yamaha XJ-750RH/RJ/RK "Seca" (81-83)
36 Yamaha XS-750 2D (77)
36 Yamaha XS-750 E/F (78-79)
36 Yamaha XV-750 H "Virago" (81)
36 Yamaha XV-750 J/K "Virago" (82-83)
36 Yamaha XV-750 MK "Virago" (83),
36 Yamaha XS-850 G/H (80-81)
36 Yamaha XS-850 LG/LH/SG/SH (80-81)
36 Yamaha XV-920 J "Virago" (82)
36 Yamaha XV-920 K "Virago" (83)
36 Yamaha XV-920 MK "Midnight Virago" (83)

[hershey]

3D-Druck, mindestens 5 Jahre her:


Das Material ist so flexibel, dass man es so weit aufspreizen kann, dass man die Schelle über das Tauchrohr führen kann.
Damals hatte ich den Halter bei Shapeways drucken lassen. Das Material nannten sie damals "strong & flexible", was in etwa das Standartmaterial war. Heute sind die Bezeichnungen dort etwas differenzierter.

[schlork]

@hershey
Die 3D Daten hast du nicht zufällig?

[hershey]

Natürlich habe ich die, sie sind aber für eine 45er Marzocchi Magnum Gabel. Und der Bremszug ist auch nicht original XT500.
Wenn ich die (genauen!) Durchmesser vom Gabeltauchrohr und der Bremszugaussenhülle habe, kann ich auch so einen Halter konstruieren.

[schlork]

Danke dir, aber muss nicht sein. Konstruieren kann ich das dann auch selbst. Problem macht mir eher dann das Druckmaterial (PLA), das ist nicht stabil genug und für anderes Material müsste ich den Drucken einhausen, sonst haftet das Material nicht auf der Platte.

[hershey]

Versuch's mit PETG, das hat bei mir immer gut gehalten. Das haftet idR auch super auf der Platte und es gibt kein Warping wie bei ABS

[xtrack]

@ hershey,
top Bild,super Idee,
habe diesen Halter der mir auch fehlte
länger gesucht und dann im Original auch
bekommen. Der Preis war aber leider vergoldet.
LG xtrack

[XTJüni]

@ hershey,

besten Dank für Deine Infos.
Gerne würde ich auf Dein Angebot der Konstruktion zurück kommen. Ich messe den Gabelholm inkl. Faltenbalg und den Außenzug des Bremszugs und lass Dir die Daten zukommen.
Dann bin ich schon mal einen Schritt weiter, fehlt dann nur der noch der Druck.

LG
Volker

[schlork]

@hershey danke für den Tip mit PETG. Werde ich auf jeden Fall versuchen. PLA ist für ernsthafte Anwendungen einfach nicht geeignet nur Spielzeug.
@XTJüni
kannst auch mal bei thingiverse suchen. Könnte mir vorstellen, das gibt es da, aber Finden ist ein Problem. Auf die Schnelle etwas Ähnliches https://www.thingiverse.com/thing:4943868

[hershey]

@ hershey,

besten Dank für Deine Infos.
Gerne würde ich auf Dein Angebot der Konstruktion zurück kommen. Ich messe den Gabelholm inkl. Faltenbalg und den Außenzug des Bremszugs und lass Dir die Daten zukommen.
Dann bin ich schon mal einen Schritt weiter, fehlt dann nur der noch der Druck.

LG
Volker

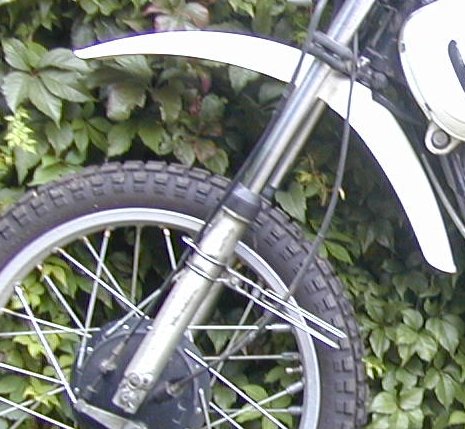

Ich würde die Faltenbälge mit Kabelbindern fixieren und den Bremszughalter weiter unten ans Standrohr schellen, so wie auf meinem Foto.
