Dinge die man nicht in seiner Ölwanne sehen will ...

Beitragvon beary_the_bear » Mi Mai 26, 2021 17:02

Habe den Motor gestern direkt noch aus dem Rahmen geholt und baue den heute auseinander.
Top-End (Nockenwelle, Ventile, Kolben, Zyinder, Steuerkette, ...) sieht gut aus.

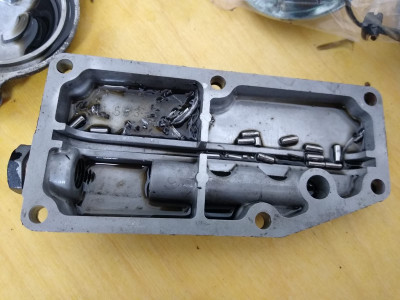

Hatte zuerst Angst, dass die Stifte von dem Nadellager des Pleuels kommen.
Nachdem ich den rechten Seitendeckel aber runter hatte, habe ich gesehen, dass eine meiner Getriebewellen auf der Seite "in der Luft" hängt.
Sprich, dass das dortige Nadellager sich verkrümelt hatte...
WhatsApp Image 2021-05-26 at 16.52.54.jpeg
Hat jemand einen Vorschlag wieso/woher sowas kommt?
Schlechtes Lager erwischt? Irgendwas zu hart/fest verbaut?
Mitleid ist ebenso willkommen! :?

Schönen Mittwoch meine Kerle (und Kerlinnen)

Benutzeravatar
XTFRO
XT-Forums-Guru
XT-Forums-Guru
Beiträge: 1201
Registriert: Do Sep 18, 2014 12:46
Wohnort: Rüsselsheim am Main

Re: Dinge die man nicht in seiner Ölwanne sehen will ...

Beitragvon XTFRO » Mi Mai 26, 2021 17:13

Echt voll gruselig!!!

Benutzeravatar
beary_the_bear
Gelegenheitsposter
Gelegenheitsposter
Beiträge: 78
Registriert: Di Dez 29, 2020 22:23
Wohnort: Düsseldorf

Re: Dinge die man nicht in seiner Ölwanne sehen will ...

Beitragvon beary_the_bear » Mi Mai 26, 2021 19:11

Ok. Der Motor ist in zwei und das Getriebe inspiziert.

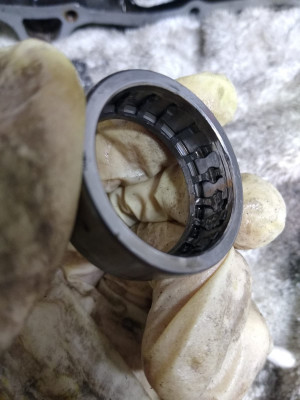

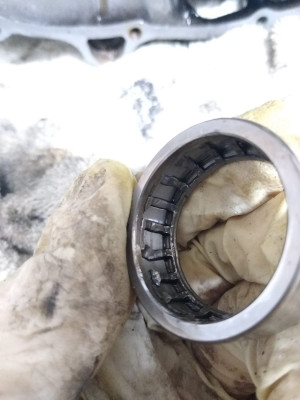

So sah der Außenring des Lagers aus ...
WhatsApp Image 2021-05-26 at 19.04.38 (1).jpeg
WhatsApp Image 2021-05-26 at 19.04.38.jpeg

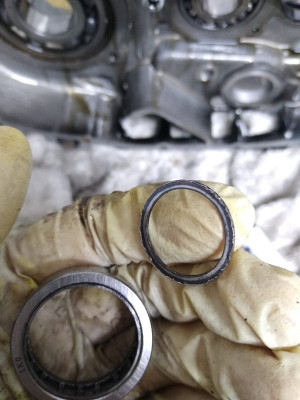

und das hier ist der klägliche rest der Innenrings?!
Ich kanns kaum glauben ...
WhatsApp Image 2021-05-26 at 19.04.59.jpeg

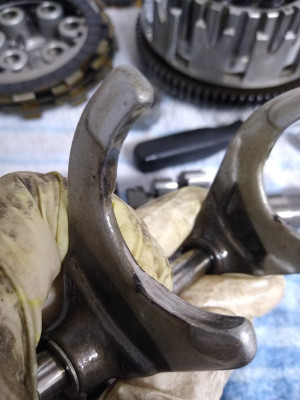

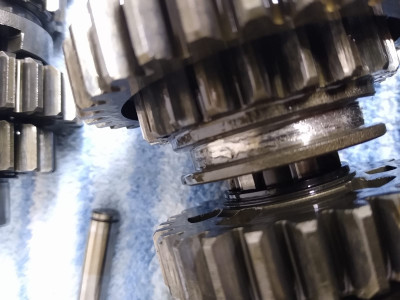

Leider haben die Laufflächen der "Getriebegreifer" (oder wie auch immer man die nennt) als auch die Laufflächen der Gegenstücke wohl angefangen zu fressen. Natürlich an genau der Welle wo sich das Nadellager verabschiedet hat.
WhatsApp Image 2021-05-26 at 19.09.29.jpeg
WhatsApp Image 2021-05-26 at 19.09.30.jpeg
Ich bin mir nicht sicher, ob ich die einfach etwas "glatt" drehen kann, oder ob hier neues Material gut wäre.
Was meint ihr, liebes Forum?

4takt
Fleißiger Poster
Fleißiger Poster
Beiträge: 113
Registriert: Do Jun 29, 2006 15:10
Wohnort: Elbmarsch bei LG

Re: Dinge die man nicht in seiner Ölwanne sehen will ...

Beitragvon 4takt » Do Mai 27, 2021 0:42

Ich glaube die Freßspuren an den Schaltgabeln und Getrieberädern sind ein Folgeschaden nachdem das Lager sich verabschiedet hat und die Welle einseitig nicht mehr geführt wurde.
Schaltgabel wechseln könnte reichen.
Warum das Lager in dutt gegangen ist kann ich auch nur raten. Z. B. Fremdkörper zwischen gekommen.
LG
Andreas

Benutzeravatar
Hiha
5000+ Club
5000+ Club
Beiträge: 6386
Registriert: Mo Jun 02, 2003 6:23
Wohnort: Neubiberg b. München

Re: Dinge die man nicht in seiner Ölwanne sehen will ...

Beitragvon Hiha » Do Mai 27, 2021 7:04

Diese Lager gehen meistens bei unsachgemäßem Zusammenbau des Motors kaputt. Der Innenring sitzt übrigens auf der Getriebewelle und ist mit einem Seegerring gesichert. Sofern derjenige, der den Motor zuletzt zerlegt hatte, nicht vergessen hat, den Innenring einzubauen. :lol: Auf Deinem Bild sieht man die Anlaufscheibe.
Beim Tausch des Lagers immer beide Lagerteile, also auch den Innenring wechseln. Den Seegerring gleich mit bestellen.
Ausserdem hast Du Glück: Das Angefressene sind NICHT die Laufflächen der Schaltgabeln. Diese laufen im Normalbetrieb nur beim Schalten, und da auch nur seitlich an, und an den Stellen sind sie -soweit ich das erkennen kann- noch einwandfrei.
Du solltes Dir jemanden suchen, der die Gefahrenstellen des Motor kennt, und Dir bei seiner Montage zur Hand geht.

Gruß
Hans

XTpaule
Fleißiger Poster
Fleißiger Poster
Beiträge: 102
Registriert: Fr Okt 02, 2009 22:39

Re: Dinge die man nicht in seiner Ölwanne sehen will ...

Beitragvon XTpaule » Do Mai 27, 2021 14:28

Hallo,

ist es die Abtriebswelle, also mit dem Ritzel drauf? Das Lager gegenüber dem Ritzel?

Ich hatte mal den Simmering hinter dem Ritzel gewechselt und dabei ein Standardteil genommen, also ohne die 3 Beinchen, und bis zum Anschlag eingetrieben. Dadurch war die Ölbohrung (in der Ecke des Simmeringanschlags) zu und es konnte sich kein Öldruck zwischen dem Simmerring und dem gekapselten Lager aufbauen... Die Welle ist hohl gebohrt und schmiert das gegenüber liegende Lager. Ähm, das Distanzstück vom Ritzel , kann man das falsch herum einbauen?

Bei mir war dann nicht nur das Lager hin, sondern auch das Gehäuse.

Viele Grüße
XTPaule

Benutzeravatar
motorang
Fleißiger Forums-Guru
Fleißiger Forums-Guru
Beiträge: 4881
Registriert: Mo Aug 25, 2003 16:45
Wohnort: Graz, Österreich
Kontaktdaten:

Re: Dinge die man nicht in seiner Ölwanne sehen will ...

Beitragvon motorang » Fr Mai 28, 2021 6:36

Servus,
ja, das eine Ende mit der "Krone" gehört ins Motorinnere, sonst kann das Öl ja nicht zur Welle. Die Distanzhülse steckt auf der Welle drauf ..

Ganz ähnlich bei SR500:
http://oldman.ratpak.de/103_Getriebe_V2.2.4.gif

Gryße!
Andreas, der motorang
Die häufigsten Ursachen für Vergaserprobleme finden sich im Zündungsbereich * Bucheli-Projekt

Benutzeravatar
beary_the_bear
Gelegenheitsposter
Gelegenheitsposter
Beiträge: 78
Registriert: Di Dez 29, 2020 22:23
Wohnort: Düsseldorf

Re: Dinge die man nicht in seiner Ölwanne sehen will ...

Beitragvon beary_the_bear » Mo Jun 07, 2021 10:37

Hej XTPaule,
Ja das ist die Abtriebswelle mit dem RItzel gegenüber.
Der dortige Simmerring war aber der "richtige" (mit den 3 Beinchen). Danke trotzdem für den Hinweis mit der Hohlwelle.
Ich werde darauf achten!

Bin derzeit beim Zusammenbau und hoffe, dass es "nur" ein Fremdkörper war oder dass ich beim letzten Zusammenbau etwas falsch gemacht habe und etwa nicht meine ständigen Wheelies zu viel fürs Getriebe waren ;-) . Ich werde aufjedenfall extra Sorgfältig sein dieses mal!

Benutzeravatar
beary_the_bear
Gelegenheitsposter
Gelegenheitsposter
Beiträge: 78
Registriert: Di Dez 29, 2020 22:23
Wohnort: Düsseldorf

Re: Dinge die man nicht in seiner Ölwanne sehen will ...

Beitragvon beary_the_bear » Fr Jun 11, 2021 15:53

Nachtrag: Mir fiel beim Zusammenbau nun auf, dass ein Teil fehlt.
Der Stopfen am Ende der Nebenwelle auf der rechten Seite (also just da, wo sich das Nadellager verabschiedet hat).
Ich bin mir nicht sicher ob man die Schäden nun eindeutig diesem Teil zuordnen kann... aber als Hauptverdächtigen würde ich ihn momentan schon sehen. Kein Stopfen -> Kein Öl-Rückstau -> insuffiziente Schmierung -> Lagerschaden (?)

Experimentierfreudige mit zu vielen XTs und Zeit mögen mir dies gerne bestätigen/widerlegen :-)

Grüße

Benutzeravatar
sven
XT-Forums-Guru
XT-Forums-Guru
Beiträge: 1402
Registriert: Mo Jun 02, 2003 22:50
Wohnort: Grafing bei München

Re: Dinge die man nicht in seiner Ölwanne sehen will ...

Beitragvon sven » Fr Jun 11, 2021 16:18

Nachtrag: Mir fiel beim Zusammenbau nun auf, dass ein Teil fehlt.
Der Stopfen am Ende der Nebenwelle auf der rechten Seite (also just da, wo sich das Nadellager verabschiedet hat).
Bestätigt: der muß unbedingt da rein!!!

Gruß
Sven
Die "S" ist überhaupt die einzig wahre XT:
Da schüttelt's einen schon bevor der Motor läuft!

Benutzeravatar
Hiha
5000+ Club
5000+ Club
Beiträge: 6386
Registriert: Mo Jun 02, 2003 6:23
Wohnort: Neubiberg b. München

Re: Dinge die man nicht in seiner Ölwanne sehen will ...

Beitragvon Hiha » Fr Jun 11, 2021 17:50

Jepp!
