XT500 Zylinderkopf 3D / CAD / CNC / Neufertigung

[Merry]

Hin und wieder vermisse ich hier diese neumodische "Like"-Funktion. Den Kunztinger würde ich damit von allen Seiten beschmeißen...

[Kuntzinger]

ich weiß das zu schätzen, aber lass uns irgendwann lieber mal ein Bier trinken.
Noch ist das alles ein riesen Puzzle............doch letztens ist ein alter Freund aus der
Classic Enduro Szene mit der Motocross XT ne Testrunde ums Eck gefahren und
mit einem breiten Grinsen und strahlenden Augen wieder auf den Hof gefahren gekommen......
.......da war sie gleich wieder übermächtig.....die Motivation, die Dinge rund um diese alte
"Donnermarie" ( so hat er sie genannt ) zu einem befriedigenden Ende zu bringen.
Und deshalb machen wir weiter.

Auch in der "Keller-Etage"..............das ist aber wieder ein ganz eigenes Thema....

Gruß und Blues
Kuntzinger

[Kuntzinger]

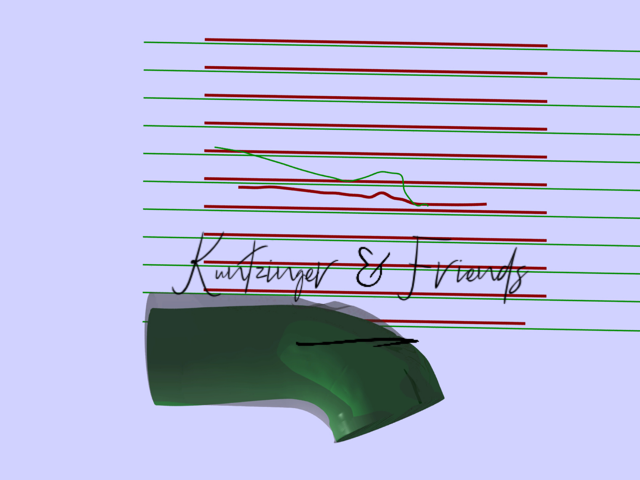

es geht vorwärts.....die Strömungssimulation zeigt eine sehr gleichmäßige Gasgeschwindigkeit im optimierten
Einlasskanal. Im Gegensatz dazu das Original ( grüne Linie ) . So wollten wir das haben. Die Gasgeschwindigkeit
am Anfang des Kanales kann durch einen konstruktiven "Kniff" später beim Abstimmen auf dem Prüfstand variiert
werden. Da bin ich jetzt schon sehr gespannt, wie da die die Resultate ausfallen. Die Theorie läßt hoffen ;.)

Gruß Kuntzinger

[Kuntzinger]

Inzwischen ist viel passiert. Die fehlenden Schritte lass ich hier jetzt mal weg.

Gießeinrichtung für den neuen Zylinderkopf-Rohling ist nun endlich fertig. Schönes Weihnachtspuzzle.
Mal sehen, ob alles auf Anhieb funktioniert.
Nach dem Gießen der verschiedenen Varianten kommt das Fräsprogramm an die Reihe.....step by step

Gruß Kuntzinger

[TT Georg]

fein fein. kann man dann den Kopf denn mal ohne Motorausbau abnehmen?

das wäre doch mal was.

liebe Grüße.

[Kuntzinger]

Hallo Georg,
nein, das habe ich nicht vorgesehen. Das läßt die Kompatibilität mit Originalzylindern nicht zu. Außerdem möchte ich ja
vorerst originale Rockerboxen mit den Köpfen paaren. Ich habe die Prioritäten leider anders gesetzt.

Gruß Kuntzinger

[Hiha]

fein fein. kann man dann den Kopf denn mal ohne Motorausbau abnehmen?

das wäre doch mal was.

liebe Grüße.

Einen anderen Rahmen zu bauen wo das geht, ist weit einfacher

Gruß
Hans

[Hudriwudri]

Sehr schön,
Ein Haufen Arbeit, mein volles Kompliment.
Kernkästen wirken nach viel Arbeit.

Herzliche Grüße

Christian

[Mambu]

...in jedem Fall steckt da ne Menge Herzblut und Arbeit drin...Hut ab!!!

Herzliche Grüße und weiterhin Gutes Gelingen,
Mambu

[Kuntzinger]

Arbeite! Die Freude kommt von selbst, hat mein Großvater immer gesagt......und heute kam die Freude wiedermal
......erster Probeguss...noch ohne fertiges Anschnittsystem...das baue ich erst jetzt...nachdem das Modell das erste Mal
mit dem flüssigen Aluminium "gesprochen" hat....deshalb auch der "Kuchen".....

Gruß und Blues in den Süden

[hershey]

Top! Es ist immer gut, wenn man mehr als nur Ahnung hat

[Mambu]

...und was spricht der Kuchen? ...lunkerfrei?

Herzliche Grüße
Mambu

[Kuntzinger]

Hi Mambu,
ich bin sehr zufrieden mit der ersten Gussprobe. Jetzt folgen noch drei, vier weitere Tests für das
optimale Anschnittsystem.....da kommt es darauf an, die Luft gut aus dem Gussraum zu evakuieren
und keine Turbulenzen beim Eingießen zu erzeugen.......das ist aber normale Routine bei solchen
Teilen....

Noch wichtiger war, dass die Kerne und hier ganz besonders der Luftraumkern mit seiner filigranen
"Dünnstelle" funktioniert und nicht durchbricht. Da habe ich mich wirklich gefreut. Denn hier hätte
ich mit mehr "Gegenwehr" der Elemente gerechnet

Gruß Kuntzinger

[atisgrub]

Oiso ich versteh da zuwenig ...... aber das was du da ablieferst ist "AllerersteSahne"!!!! Absolute Oberklasse!!!
Auf dass es so wird, wie du es dir vorstellst!!!

[Mambu]

...dann ist ja alles im Butter...

Weiter so!
Herzliche Grüße
Mambu
