XT 500 Vordergabel zusammenbauen HILFE!!!

[koenigsberger]

Hallo zusammen,
bin neu hier und restauriere gerade eine XT von 84.
Das Problem, es waren wohl vorher schon mal Dilettanten am Werk...
Beim zerlegen war in einem der beiden Gabelholmen ein Teil mehr?!?
Jetzt wird es schwer, da ich keine Ahnung habe wie ich hier Bilder einfüge.
Also beschreibe ich mal von oben nach unten:
Grosse Schraube aufgemacht
Hülse rausgezogen
Feder rausgezogen
Unterste Innensechskantschraube gelöst, und Standrohr von Gabeholm durch auseinanderziehen getrennt.
Am Standrohr schaut dann unten eine dünne hohle Stange raus die am Ende eine abnehmbare konische Hülse mit Bohrungen und einen Sicherungsring hat. In einem Holm lag jetzt aber abschliessend noch eine Scheibe mit Kragen die auf einer Seite eine Nut hat!?!
Frage ist jetzt, keine Ahnung wo die jetzt wie sitzen soll!!!
Ich habe bereits eine zweite nach Muster anfertigen lassen, aber wohin damit?
Für jede Hilfe dankbar!!!

[motorang]

Hallo Namenloser,

zum Thema Bilder:

Bilder einstellen ist echt leicht.

Du richtest deine Bilder am besten im JPG-Format mit maximaler größe 1024 x 768 Pixel.
Dann in dem Feld Dateianhang hochladen (unter dem Beitragstextfeld) den Button "Durchsuchen" drücken und dein Bild auswählen.
Danach den Button "Datei hinzufügen" klicken.
Nun die Position in deinem Text mit dem Cursor wählen wo das Bild hin soll und den Button "Im Beitrag anzeigen" drücken.

Tata ...

das wars.

gruß Peter

Hast Du kein Werkstatthandbuch?

Gryße!
Andreas, der motorang

[koenigsberger]

hi, danke...
Werkstatthandbücher habe ich gleich zwei!
Selbst im original Ersatzteilkatalog Yamaha ist das Teil nicht einzeln aufgeführt...

[koenigsberger]

Ups, ist übrigens eine 04/ 81 ...

[motorang]

Dann gehört es auch nicht rein, oder?
Lass es einfach weg, dann sind beide Seiten gleich. Oder stell ein Bild von dem Teil hier rein.
Falls Du das woanders hochladen kannst ( beispielsweise da: http://www.directupload.net/ ) dann brauchst Du hier nur den Link reinkopieren - draufklicken können wir selber

Gryße!
Andreas, der motorang

[YAMAHARDY]

Am Standrohr schaut dann unten eine dünne hohle Stange raus die am Ende eine abnehmbare konische Hülse mit Bohrungen und einen Sicherungsring hat. In einem Holm lag jetzt aber abschliessend noch eine Scheibe mit Kragen die auf einer Seite eine Nut hat!?!
Frage ist jetzt, keine Ahnung wo die jetzt wie sitzen soll!!!
Ich habe bereits eine zweite nach Muster anfertigen lassen, aber wohin damit?
Für jede Hilfe dankbar!!!

Diese Scheibe dient zur Zentrierung des Standrohres im Tauchrohr und gehört unbedingt da rein !
Sie wird mit dem Kragen nach unten ins Tauchrohr gelegt, diese kleine Nut in der Scheibe dient zur Auflage von dem kleinen Ring der konischen Hülse !

Gruß, Hardy

[motorang]

Und dann hat sie keine Teilenummer?

[Hiha]

Bitte ein Bild, ich kann mich nicht erinnern...

Gruß
Hans

[YAMAHARDY]

Ach ja da war ja was , ohne Beweisfotos glaubt mir ja niemand !

OK da geh ich mal in die Werkstatt , zerleg eine Gabel und mach Fotos !
Bis später !

Gruß, Hardy

[motorang]

Ich glaub Dir schon ... und die Fotos sollten vom Fredersteller kommen. ER hat das übrig gebliebene Teil ja schließlich ...

Gryße!
Andreas, der motorang

[YAMAHARDY]

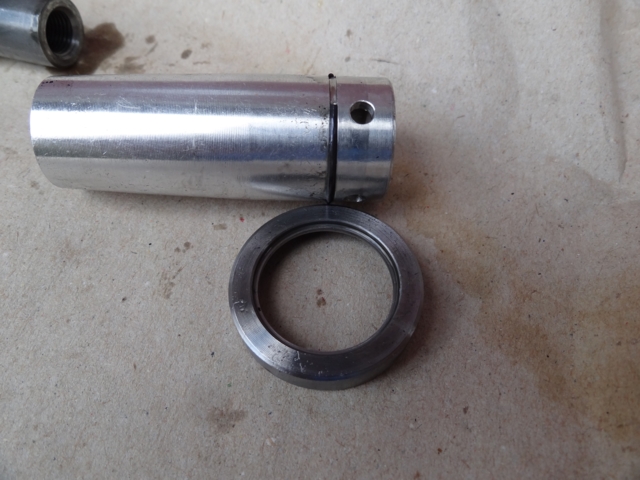

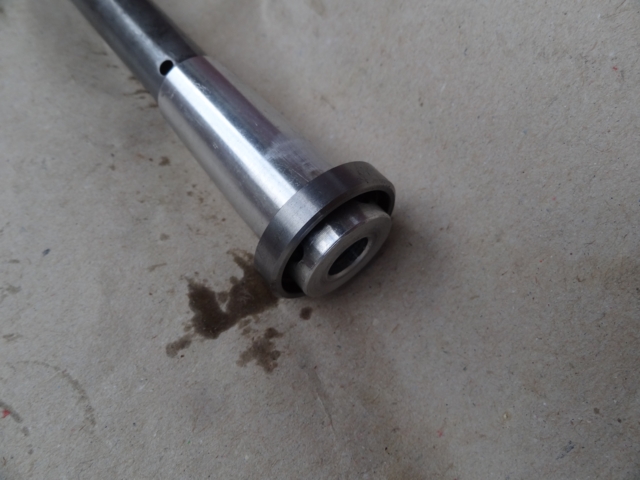

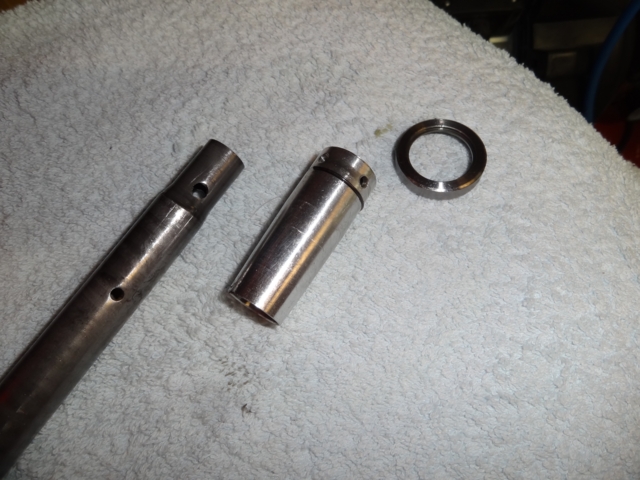

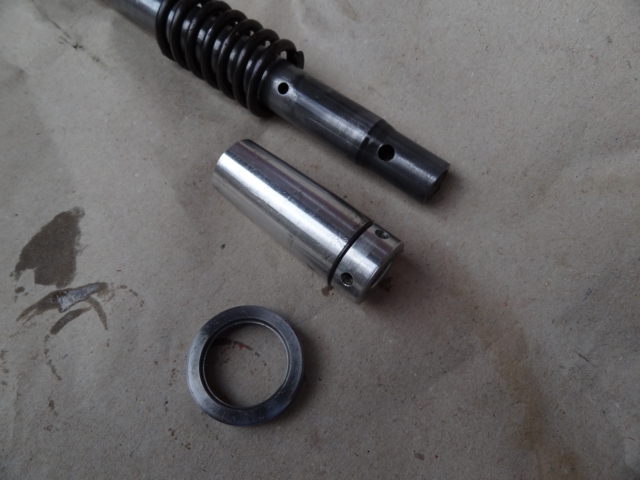

so bitte....

Gruß.Hardy

[Hiha]

Stimmt, in der alten Gabel um '80 herum hab ich sowas gesehen. Die ist innerlich anders als die Neuere.
Das soll bedeuten, dass ich keine Ahnung mehr hab, ob das in der Neueren auch drin ist, oder nicht.

Gruß
Hans

[YAMAHARDY]

Es ist in der Neuen Gabel auch drin !

Gruß, Hardy

[koenigsberger]

hey,
erstmal vielen Dank an alle!!!
War am WE in der XT Restaurierungshöhle abgetaucht…
Natürlich sollte ich die Bilder einstellen, aber nun ist ja zu spät.
Genau so habe ich es jetzt zusammen gebaut…
Vielen, vielen, Dank noch mal für eure Hilfe und schönen Gruss aus Velbert!

[koenigsberger]

Heureka, ich habs mit den Bildern…
so schaut sie bis jetzt aus…

http://s1.directupload.net/images/140825/vdobhlcz.jpg
