Hi Bäri
und wenn du jetzt den Fliehkraftversteller aufsteckst, wirst du sehen das der Unterbrechernocken ( kleine Kerbe) richtig steht.
Sieht bei einem meiner Motore genauso aus
Gruß
Haui
Position Unterbrecherkontaktplatte
-
- Gelegenheitsposter
- Beiträge: 47
- Registriert: So Jun 17, 2018 14:12
- Mambu
- XT-Forums-Guru
- Beiträge: 2346
- Registriert: So Jun 01, 2003 10:55
- Wohnort: Grießen
Re: Position Unterbrecherkontaktplatte
Hoi Bäri,
ich habe ehrlich gesagt, diese Bilder noch nie so genau angeschaut...vielleicht sollte man die mal überarbeiten...
So wie auf Deinem letzten Foto ist es jedenfalls richtig.

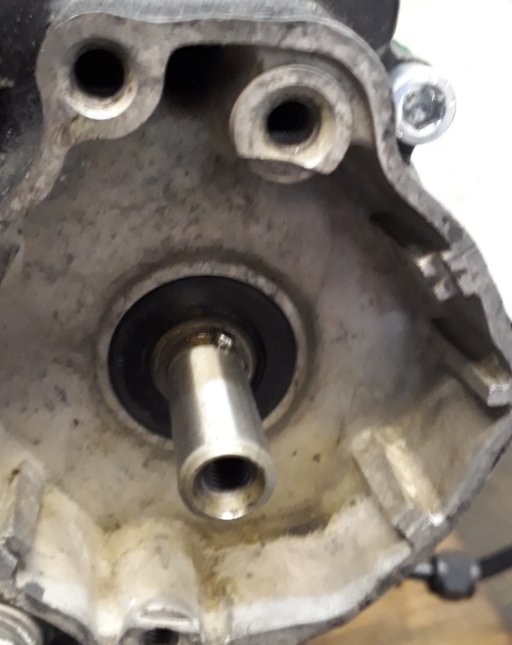

Hier ein Referenzfoto, garantiert korrekt eingebaut...
:
Herzliche Grüße
Mambu
ich habe ehrlich gesagt, diese Bilder noch nie so genau angeschaut...vielleicht sollte man die mal überarbeiten...


So wie auf Deinem letzten Foto ist es jedenfalls richtig.
Hier ein Referenzfoto, garantiert korrekt eingebaut...

Mambu
- Hiha
- 5000+ Club
- Beiträge: 6385
- Registriert: Mo Jun 02, 2003 6:23
- Wohnort: Neubiberg b. München
Re: Position Unterbrecherkontaktplatte
Es gibt einige wenige Fälle, da ist der Fliehversteller falschrum zusammengenietet. Baut man die Unterbrecherwelle richtig ein, hat man den 180°-Fehler. Diese Info dient der Verhinderung von Wahnsinnsattacken.
Gruß
Hans

Gruß
Hans
- motorang
- Fleißiger Forums-Guru
- Beiträge: 4881
- Registriert: Mo Aug 25, 2003 16:45
- Wohnort: Graz, Österreich
- Kontaktdaten:
Re: Position Unterbrecherkontaktplatte
Ich habe das auf meiner Website jetzt nochmal verbessert dargestellt.
https://motorang.com/motorrad/xt_tips.htm#unterbrecher
Dort ist auch ein Bild wie die Lage der Markierung zum Mitnehmerstift normalerweise ist.

Übrigens, aus den Ersatzteillisten:
1976: 583-11150-00 BREAKER SHAFT ASSY
1978: 583-11150-00 BREAKER SHAFT ASSY
1980: 583-11150-00 BREAKER SHAFT ASSY
1988: 583-11150-00 ARBARE DE RUPTEUR
Die Unterbrecherwelle scheint sich über die Bauzeit nummernmäßig nicht geändert zu haben.
Gryße!
Andreas, der motorang
https://motorang.com/motorrad/xt_tips.htm#unterbrecher
Dort ist auch ein Bild wie die Lage der Markierung zum Mitnehmerstift normalerweise ist.

Übrigens, aus den Ersatzteillisten:
1976: 583-11150-00 BREAKER SHAFT ASSY
1978: 583-11150-00 BREAKER SHAFT ASSY
1980: 583-11150-00 BREAKER SHAFT ASSY
1988: 583-11150-00 ARBARE DE RUPTEUR
Die Unterbrecherwelle scheint sich über die Bauzeit nummernmäßig nicht geändert zu haben.
Gryße!
Andreas, der motorang
Die häufigsten Ursachen für Vergaserprobleme finden sich im Zündungsbereich * Bucheli-Projekt
- motorang
- Fleißiger Forums-Guru
- Beiträge: 4881
- Registriert: Mo Aug 25, 2003 16:45
- Wohnort: Graz, Österreich
- Kontaktdaten:
Re: Position Unterbrecherkontaktplatte
Das gleiche gilt für den Fliehkraftregler
https://www.cmsnl.com/yamaha-xt500-1986 ... 838165350/
Gryße!
Andreas, der motorang
https://www.cmsnl.com/yamaha-xt500-1986 ... 838165350/
Gryße!
Andreas, der motorang
Die häufigsten Ursachen für Vergaserprobleme finden sich im Zündungsbereich * Bucheli-Projekt
- beary_the_bear
- Gelegenheitsposter
- Beiträge: 78
- Registriert: Di Dez 29, 2020 22:23
- Wohnort: Düsseldorf
Re: Position Unterbrecherkontaktplatte
Danke euch allen (mal wieder) für die Klärung

- beary_the_bear
- Gelegenheitsposter
- Beiträge: 78
- Registriert: Di Dez 29, 2020 22:23
- Wohnort: Düsseldorf
Re: Position Unterbrecherkontaktplatte
Kurzer Nachtrag:
Die anfänglich von mir beschriebene Abweichung war korrigiert nachdem ich den Zündunterbrecher (der kleine "Hebel" mit den zwei Kontakten) ersetzt habe. Die durch meine Verwirrung entbrannte Diskussion um die richtige Position der Zahnräder hatte keine Änderung der ursprünglich Position zur Folge gehabt. Die gute Zicke hat nach dem ersten Kick direkt einmal "nachgefeuert"; wollte also, ist aber direkt wieder aus gegangen.
Ein zu gering eingestelltes Standgas war da schnell als Ursache gefunden und direkt lief die Kiste rund!
Die anfänglich von mir beschriebene Abweichung war korrigiert nachdem ich den Zündunterbrecher (der kleine "Hebel" mit den zwei Kontakten) ersetzt habe. Die durch meine Verwirrung entbrannte Diskussion um die richtige Position der Zahnräder hatte keine Änderung der ursprünglich Position zur Folge gehabt. Die gute Zicke hat nach dem ersten Kick direkt einmal "nachgefeuert"; wollte also, ist aber direkt wieder aus gegangen.
Ein zu gering eingestelltes Standgas war da schnell als Ursache gefunden und direkt lief die Kiste rund!

- motorang
- Fleißiger Forums-Guru
- Beiträge: 4881
- Registriert: Mo Aug 25, 2003 16:45
- Wohnort: Graz, Österreich
- Kontaktdaten:
Re: Position Unterbrecherkontaktplatte
Bitte den Schmierfilz (wenn der neue Unterbrecher einen hat) leicht geölt halten und so einstellen dass er am Nocken streift. Eine derartige Abnutzung ist eigentlich nur durch Materialabtrag durch den rotierenden Nocken zu erklären ... dagegen hilft das.
Der eingebaute hatte einen Schmierfilz, aber der war wohl trocken
- die Kontakte schauen nämlich nicht soo abgenützt aus.

Gryße!
Andreas, der motorang
Der eingebaute hatte einen Schmierfilz, aber der war wohl trocken

Gryße!
Andreas, der motorang
