Re: Elektrik - Kabelbaum Eigenbau
Es ist doch besser die Suchfunktion zu benutzen, sich die Beiträge durchzulesen und im betreffenden Beitrag eine Frage zu stellen, falls noch was unklar ist. Je mehr eigene Freds es zu einem Thema gibt, um so unübersichtlicher wird es und vieles ist dann doppelt und dreifach beantwortet.
-
- Fleißiger Poster
- Beiträge: 101
- Registriert: Di Okt 27, 2020 8:42
- Wohnort: Hornstein
Re: Elektrik - Kabelbaum Eigenbau
Du kannst auch Blinker mit LEDś bestücken musst aber ein Relais nehmen das lastenunabhängig ist und für je Seite einen Widerstand einbauen sonst hast du eine Alarmblinkanlage egal ob du links oder rechts blinken willst.
Nerven sparen- XT fahren
-
- Fleißiger Poster
- Beiträge: 355
- Registriert: So Jan 10, 2021 18:03
Re: Elektrik - Kabelbaum Eigenbau
Der Lastwiderstand wird bei Verwendung eines lastunabhängigen Blinkrelais nicht benötigt.Du kannst auch Blinker mit LEDś bestücken musst aber ein Relais nehmen das lastenunabhängig ist und für je Seite einen Widerstand einbauen sonst hast du eine Alarmblinkanlage egal ob du links oder rechts blinken willst.
Zusätzlich muss die Kontrolleuchte mit Sperrdioden umgeklemmt werden.
Die Originaloptik hab ich beibehalten und 6V LED Birnen in die Blinker eingesetzt.
-
- Fleißiger Poster
- Beiträge: 101
- Registriert: Di Okt 27, 2020 8:42
- Wohnort: Hornstein
Re: Elektrik - Kabelbaum Eigenbau
Der Lastwiderstand wird bei Verwendung eines lastunabhängigen Blinkrelais nicht benötigt.
Zusätzlich muss die Kontrolleuchte mit Sperrdioden umgeklemmt werden.
Die Originaloptik hab ich beibehalten und 6V LED Birnen in die Blinker eingesetzt.
Das dacht ich auch aber der Praxistest ergibt dann eben die oben angesproche Alarmblinkanlage. Ich weiß wovon ich rede, ich habś ausprobiert.
Beim Tausch der Birnen zu den Ledś geht bis zur 3. Birne alles glatt, bei der 4. kam dann die Erleuchtung in Form von :alle Ledś blinken gleichzeitig.
Die Lösung kann man im Netz finden
Zusätzlich muss die Kontrolleuchte mit Sperrdioden umgeklemmt werden.
Die Originaloptik hab ich beibehalten und 6V LED Birnen in die Blinker eingesetzt.
Das dacht ich auch aber der Praxistest ergibt dann eben die oben angesproche Alarmblinkanlage. Ich weiß wovon ich rede, ich habś ausprobiert.
Beim Tausch der Birnen zu den Ledś geht bis zur 3. Birne alles glatt, bei der 4. kam dann die Erleuchtung in Form von :alle Ledś blinken gleichzeitig.
Die Lösung kann man im Netz finden
Nerven sparen- XT fahren
- XTFRO
- XT-Forums-Guru
- Beiträge: 1084
- Registriert: Do Sep 18, 2014 12:46
- Wohnort: Rüsselsheim am Main
Re: Elektrik - Kabelbaum Eigenbau

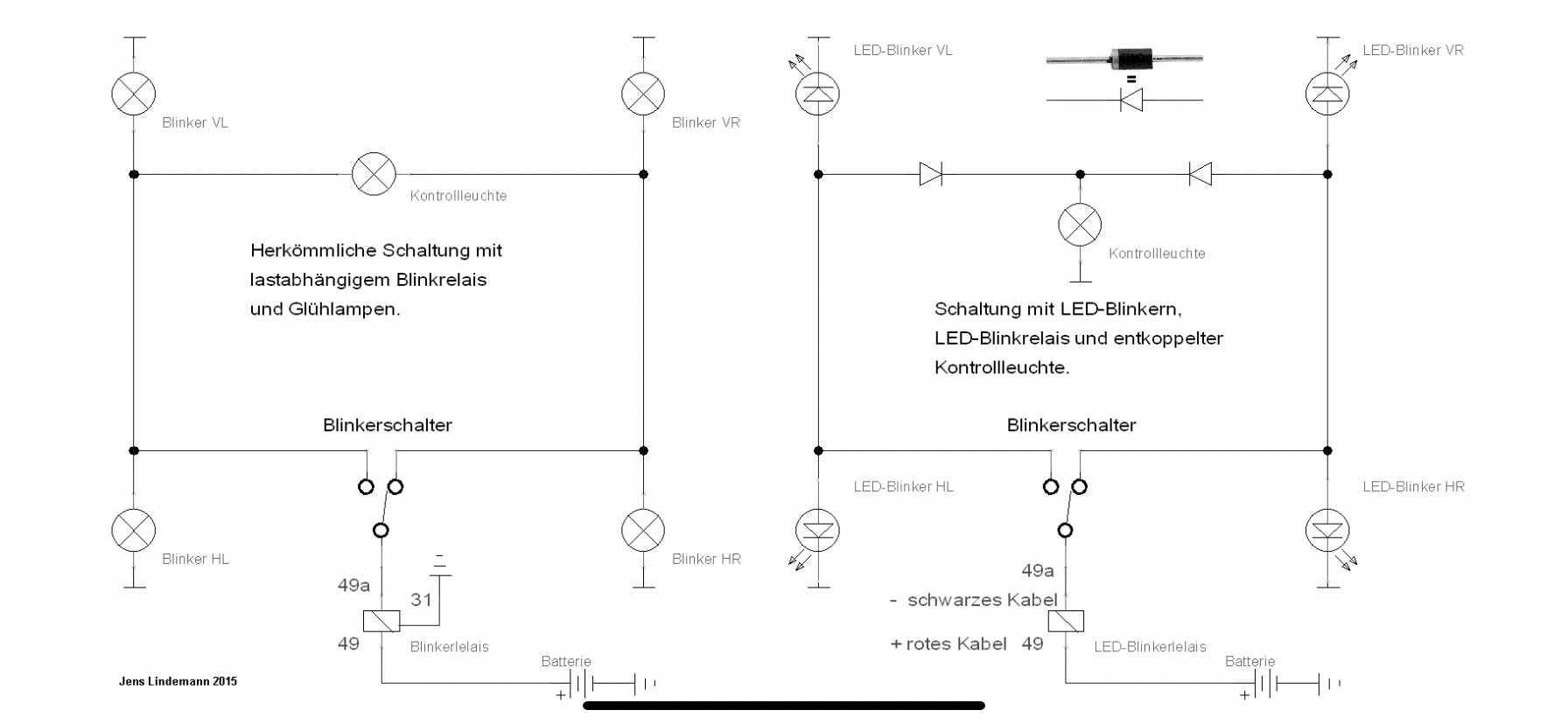

Es wurde hier sogar mal ein Plänchen zu diesem Punkt veröffentlicht:
Und diese Skizze dazu fand sich ebenfalls hier mal vor einiger Zeit:
Und diese Skizze dazu fand sich ebenfalls hier mal vor einiger Zeit:
-
- Fleißiger Poster
- Beiträge: 101
- Registriert: Di Okt 27, 2020 8:42
- Wohnort: Hornstein
Re: Elektrik - Kabelbaum Eigenbau
Sehr gut,dann hat er ja jetzt mehrere Varianten zur Auswahl.
Nerven sparen- XT fahren
- Mr. Polish
- 5000+ Club
- Beiträge: 5730
- Registriert: Mo Jun 02, 2003 15:57
- Wohnort: Grenzach
Re: Elektrik - Kabelbaum Eigenbau
Es braucht nur die beiden Dioden die zur Kontrolleuchte gehen.
Gruß, Fabi
Gruß, Fabi
Es ist nicht alles Gold was glänzt;-)
-
- Fleißiger Poster
- Beiträge: 156
- Registriert: Mi Sep 15, 2004 20:38
- Wohnort: Diepenbeek Belgien
Re: Elektrik - Kabelbaum Eigenbau
@Polisch,
Die andere Dioden sind die LED.
Groetjes Djinow
Die andere Dioden sind die LED.
Groetjes Djinow
one kick only
- Mr. Polish
- 5000+ Club
- Beiträge: 5730
- Registriert: Mo Jun 02, 2003 15:57
- Wohnort: Grenzach
Re: Elektrik - Kabelbaum Eigenbau
Ja, manchmal sollte man sich ein Bild genauer anschauen, bevor man Blödsinn postet.
Danke Djinow für den Hinweis.
Gruß, Fabi
Es ist nicht alles Gold was glänzt;-)
- woddel
- XT-Forums-Guru
- Beiträge: 1891
- Registriert: Do Jan 12, 2017 13:30
- Wohnort: Nämberch
Re: Elektrik - Kabelbaum Eigenbau
Bei beiden Zeichnungen kann man die Kontrollleuchte auch durch eine LED ersetzen.
Der ambitionierte Bastler ersetzt die beiden Nicht-Leucht-Dioden
durch Leucht-Dioden (ich empfehle BernsteinFarben - das sieht besser aus) und Pfriemelt sie mit Vorwiderstand in eine Lampenfassung.
Die Glühbirne ist dann natürlich obsolet...
Der ambitionierte Bastler ersetzt die beiden Nicht-Leucht-Dioden
durch Leucht-Dioden (ich empfehle BernsteinFarben - das sieht besser aus) und Pfriemelt sie mit Vorwiderstand in eine Lampenfassung.
Die Glühbirne ist dann natürlich obsolet...
- XTFRO
- XT-Forums-Guru
- Beiträge: 1084
- Registriert: Do Sep 18, 2014 12:46
- Wohnort: Rüsselsheim am Main
Re: Elektrik - Kabelbaum Eigenbau
Eine pfiffige Idee!!!
-
- Wenigposter
- Beiträge: 14
- Registriert: Do Jan 18, 2024 14:43
Re: Elektrik - Kabelbaum Eigenbau
Liebe Experten der XT-Elektrik,
ich würde das 12 V DC-Bordnetz (Kedo-Regler #50544) der Ü-Ei-XT gerne mit wenigen Komponenten betreiben und habe gedacht, wenn ich vom lastunabhängigen Blinkrelais direkt zur LED-Blinkerkontrollleuchte, von dort zum Blinkerschalter und von dortaus wahlweise zu den rechten bzw linken Blinkern gehe, sollte das doch auch mit lediglich einer Kontroll-LED funktionieren, oder?
Mache ich hier einen Denkehler?
Viele Grüße, Andreas
ich würde das 12 V DC-Bordnetz (Kedo-Regler #50544) der Ü-Ei-XT gerne mit wenigen Komponenten betreiben und habe gedacht, wenn ich vom lastunabhängigen Blinkrelais direkt zur LED-Blinkerkontrollleuchte, von dort zum Blinkerschalter und von dortaus wahlweise zu den rechten bzw linken Blinkern gehe, sollte das doch auch mit lediglich einer Kontroll-LED funktionieren, oder?
Mache ich hier einen Denkehler?
Viele Grüße, Andreas
- woddel
- XT-Forums-Guru
- Beiträge: 1891
- Registriert: Do Jan 12, 2017 13:30
- Wohnort: Nämberch
Re: Elektrik - Kabelbaum Eigenbau
Der Haken ist das du ja dann eine dauerblinkende Kontrolleuchte hast.
Stichwort Lastunabhängig
Gesendet von iPhone mit Tapatalk
Stichwort Lastunabhängig
Gesendet von iPhone mit Tapatalk
-
- Wenigposter
- Beiträge: 14
- Registriert: Do Jan 18, 2024 14:43
Re: Elektrik - Kabelbaum Eigenbau
Hallo Woddel,
danke für die Rückmeldung!
Die Kontrollleuchte bekäme erst nach Betätigung des Blinkerschalters Masse und sollte auch erst dann leuchten.
Vielleicht sollte ich es noch einmal klarer formulieren.
Geschaltetes Plus -> 2-pol. (rotes Kabel) l-u. Blinkrelais -> (schw. Kabel des Blinkr.) -> rotes Kabel der LED-Kontrolll. -> schw. Kabel der Kontroll-LED an Blinkerschalter -> an LED-Blinker.
So kann die Kontroll-LED doch nur bei aktiven Blinkern leuchten, oder?
Viele Grüße,
Andreas
danke für die Rückmeldung!
Die Kontrollleuchte bekäme erst nach Betätigung des Blinkerschalters Masse und sollte auch erst dann leuchten.
Vielleicht sollte ich es noch einmal klarer formulieren.
Geschaltetes Plus -> 2-pol. (rotes Kabel) l-u. Blinkrelais -> (schw. Kabel des Blinkr.) -> rotes Kabel der LED-Kontrolll. -> schw. Kabel der Kontroll-LED an Blinkerschalter -> an LED-Blinker.
So kann die Kontroll-LED doch nur bei aktiven Blinkern leuchten, oder?
Viele Grüße,
Andreas
- woddel
- XT-Forums-Guru
- Beiträge: 1891
- Registriert: Do Jan 12, 2017 13:30
- Wohnort: Nämberch
Re: Elektrik - Kabelbaum Eigenbau
Wenn ich das richtig verstehe willst du kontrolleuchte und Blinker in Reihe schalten. Das wird nicht klappen wegen der sehr unterschiedlichen stromaufnahme…
Gesendet von iPhone mit Tapatalk
Gesendet von iPhone mit Tapatalk
