veränderter Kabelbaum ?

[Hi-2-all]

Hallo

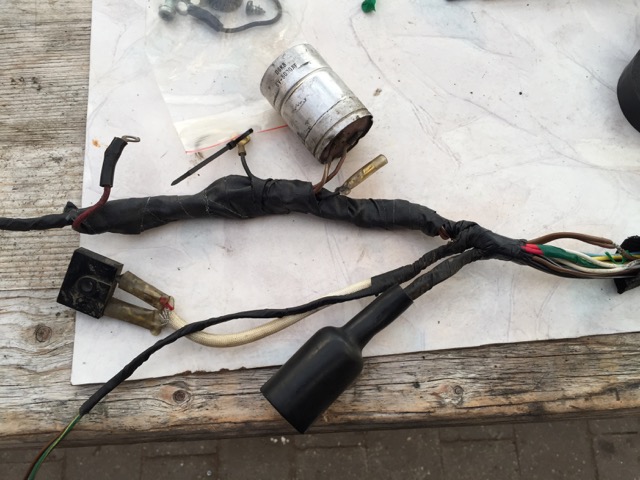

ich reinige gerade den Kabelbaum meiner 78`ger XT. So sieht es mit Isolierband aus (Zündschloss ist rechts)

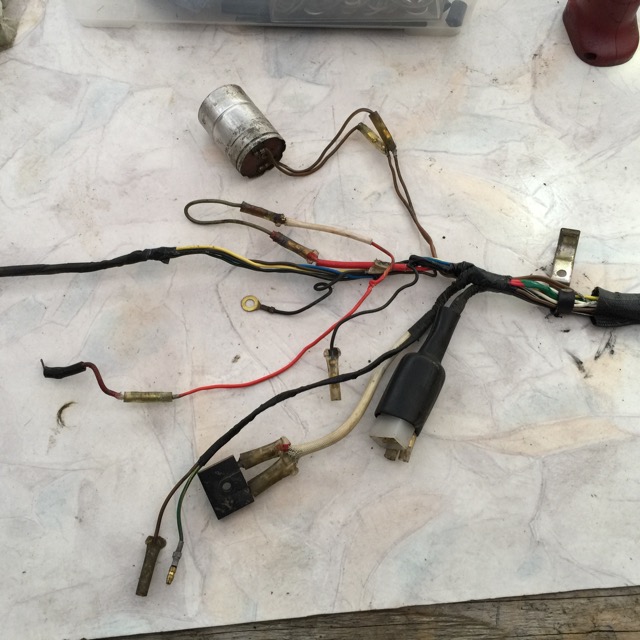

und so abisoliert

das rote Kabel kam von der Batterie, geht über den unnützen Zwischenstecker in den Kabelbaum rechst und

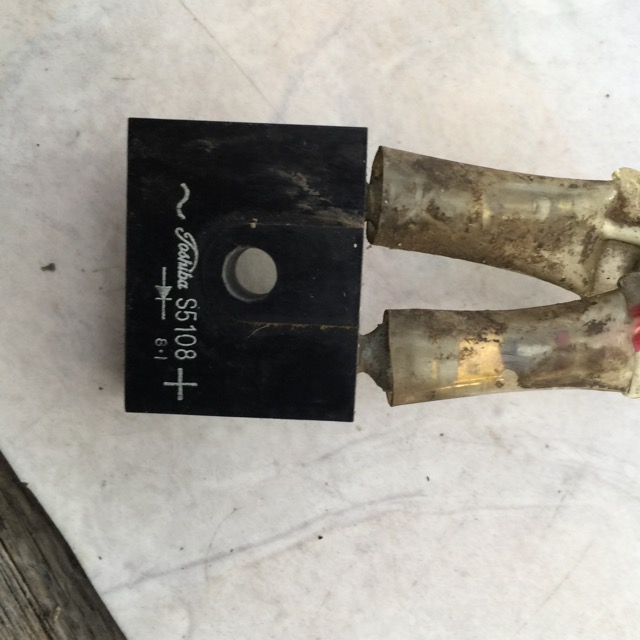

ist dort verlötet mit 2 anderen. Eines in Richtung Zündschloss und das andere zu dem Plastikteil mit dem Loch,
könnte eine Diode sein. Was ist das silberne Teil.

Es waren Ochsenaugenblinker vorne verbaut - könnten also dazu gehören. Möchte aber alles wieder original haben.
Was muss ich ändern?
Hoffe es kann jemand helfen
ciao

[Karsten K]

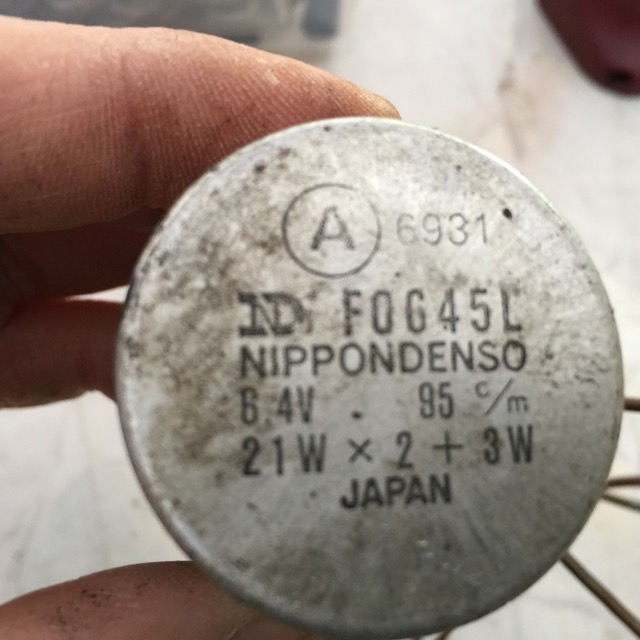

Das Runde ist das Blinkrelais

Karsten

[djinow]

Hallo,


Ist alles original so.
Nur der Sicherungshalter fehlt.

Groetjes Djinow

[motorang]

Der wird nämlich beim roten Kabel genau zwischen die unnützen Stecker gestöpselt.

Gryße!
Andreas, der motorang

[Hi-2-all]

Hi super - genau das wäre jetzt meine Frage gewesen.
Dann kann ich weitermachen
Servus aus Mfr

[Hi-2-all]

Jetzt fällt mir doch noch was ein
Wird die Sicherung irgendwo befestigt? Hat jemand ein Bild davon?
danke

[motorang]

Bei mir ist das nimmer original, hab da eine Flachstecksicherung drin, die lebt hinter dem Gummistraps der Batterie.
Im Prinzip aus der Erinnerung wird der Gummihalter auf eine Blechzunge vom Batteriekasten gesteckt.

Die Stelle müsste passen:



Von da:
https://www.xt500.org/68eustw03ihkmsez/ ... 8&start=60

Da sieht man die Lasche links am Kasten:



Gryße!
Andreas, der motorang

[motorang]

Würde Dir übrigens diese Seite empfehlen:
http://www.ratpak.de/depot/spip.php?rubrique30

Gryße!
Andreas, der motorang
