Re: XT500 Zylinderkopf 3D / CAD / CNC / Neufertigung

Beitragvon TT Georg » Do Feb 11, 2021 11:07

hier kann man das so im groben sehen, mit den Rollen:
https://www.cmsnl.com/yamaha-xt660r-200 ... CUBbBYxmM8
Wenn mir als 18jähriger im Jahr 1988 gesagt hätte, das ich dieses 40 Jahre alte Moped fahren soll um cool zu sein, dann haetten ich wohl ganz brav den Mittelfinger gehoben und auf den hobeln aus 1948 gezeigt. Vergiss es.

Benutzeravatar
Hiha
5000+ Club
5000+ Club
Beiträge: 5416
Registriert: Mo Jun 02, 2003 6:23
Wohnort: Neubiberg b. München

Re: XT500 Zylinderkopf 3D / CAD / CNC / Neufertigung

Beitragvon Hiha » Do Feb 11, 2021 12:50

Ah, die 660er hat sowas. Interessant. Gibts da Berichte, ob die länger halten wie bei KTM?

Gruß
Hans

Hudriwudri
Fleißiger Poster
Fleißiger Poster
Beiträge: 258
Registriert: Mi Apr 30, 2008 22:48

Re: XT500 Zylinderkopf 3D / CAD / CNC / Neufertigung

Beitragvon Hudriwudri » Do Feb 11, 2021 18:53

Hallo Hans,

Nein, da haben angeblich leider die Rocker die Tendenz zu reissen. Also zumindest wenn man ein bissl in das werk'l mit mehr Hub etc reinstierlt.
Hier die Wikiseite bevor sich jemand wegen Mundart mokiert:
https://de.m.wiktionary.org/wiki/stierln

Elf

Christian
Ein Tag ohne Wein ist ein Tag wie ohne Bier

Benutzeravatar
TT Georg
Fleißiger Forums-Guru
Fleißiger Forums-Guru
Beiträge: 2503
Registriert: Fr Apr 23, 2004 23:34
Wohnort: 44289 Dortmund
Kontaktdaten:

Re: XT500 Zylinderkopf 3D / CAD / CNC / Neufertigung

Beitragvon TT Georg » Do Feb 11, 2021 19:38

Es gab mal von Yamaha vor 15 Jahren so n Technik Prospekt , da war das mit dem kipphebel abgebildet.
Von den 660 tenere Fahrer noch nie was gelesen, er. Probleme.
Wenn mir als 18jähriger im Jahr 1988 gesagt hätte, das ich dieses 40 Jahre alte Moped fahren soll um cool zu sein, dann haetten ich wohl ganz brav den Mittelfinger gehoben und auf den hobeln aus 1948 gezeigt. Vergiss es.

Kuntzinger
Fleißiger Poster
Fleißiger Poster
Beiträge: 217
Registriert: Mi Okt 30, 2013 19:09

Re: XT500 Zylinderkopf 3D / CAD / CNC / Neufertigung

Beitragvon Kuntzinger » Mo Feb 15, 2021 9:28

Wenn man sich etwas Mühe gibt, dann wird der Rollen-Kipphebel sicher noch etwas leichter ohne Stabilität einzubüßen.

Mit den Nockenwellen geht auch bei Bedarf und Zeit noch einiges......vielleicht möchte ja in diesem Spezialbereich noch
jemand mitmachen. Nur "Budenzauber" fällt bei uns aus ;-)

Gruß Kuntzinger
Dateianhänge
NW J2 und KP1.PNG
NW J2 und KP1.PNG (133.7 KiB) 2932 mal betrachtet

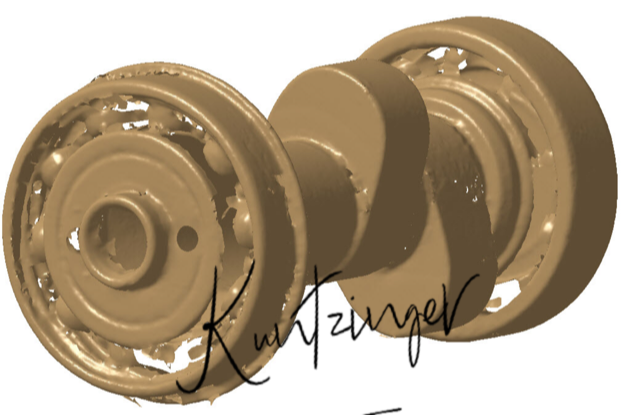

J2 Scan unbearbeitet.PNG

Benutzeravatar
Hiha
5000+ Club
5000+ Club
Beiträge: 5416
Registriert: Mo Jun 02, 2003 6:23
Wohnort: Neubiberg b. München

Re: XT500 Zylinderkopf 3D / CAD / CNC / Neufertigung

Beitragvon Hiha » Mo Feb 15, 2021 9:55

Ich hab mal was konstruiert gehabt, um Rollenkipphebel aus Blechteilen zu löten, die Zeichnungen find ich aber nicht mehr.
Heut mit den ganzen Laserschneidereien wär das ja noch einfacher zu machen, Löten kann man sogar im Ofen.
Hast Du für mich Rollendurchmesser und Grundkreisradius, besser noch eine Maßskizze des Johnson-Kipphebels?
Merci,
Hans

Kuntzinger
Fleißiger Poster
Fleißiger Poster
Beiträge: 217
Registriert: Mi Okt 30, 2013 19:09

Re: XT500 Zylinderkopf 3D / CAD / CNC / Neufertigung

Beitragvon Kuntzinger » Mo Feb 15, 2021 17:58

Habe Dir was geschickt.
Gruß und Blues

Kuntzinger
Fleißiger Poster
Fleißiger Poster
Beiträge: 217
Registriert: Mi Okt 30, 2013 19:09

Re: XT500 Zylinderkopf 3D / CAD / CNC / Neufertigung

Beitragvon Kuntzinger » Sa Feb 27, 2021 22:09

heute gabs wieder einen ordentlichen Ruck....

sieht nach Nichts aus, ist aber ein ganz entscheidender erster Bearbeitungsschritt.......

von nun an kann der Rohling auf eine Vorrichtung aufgeschraubt werden und seine

Lage ist sofort und genau für alle weiteren Bearbeitungsschritte definiert.....

Es wird also immer einfacher ;-))

Gruß Kuntzinger
Dateianhänge
CNC Zylkopf vor der Bearbeitung.jpg
CNC ZylKopf Dichtfl geplant.jpg
CNC Zyl Kopf Passbohrungen gesetzt.jpg

Kuntzinger
Fleißiger Poster
Fleißiger Poster
Beiträge: 217
Registriert: Mi Okt 30, 2013 19:09

Re: XT500 Zylinderkopf 3D / CAD / CNC / Neufertigung

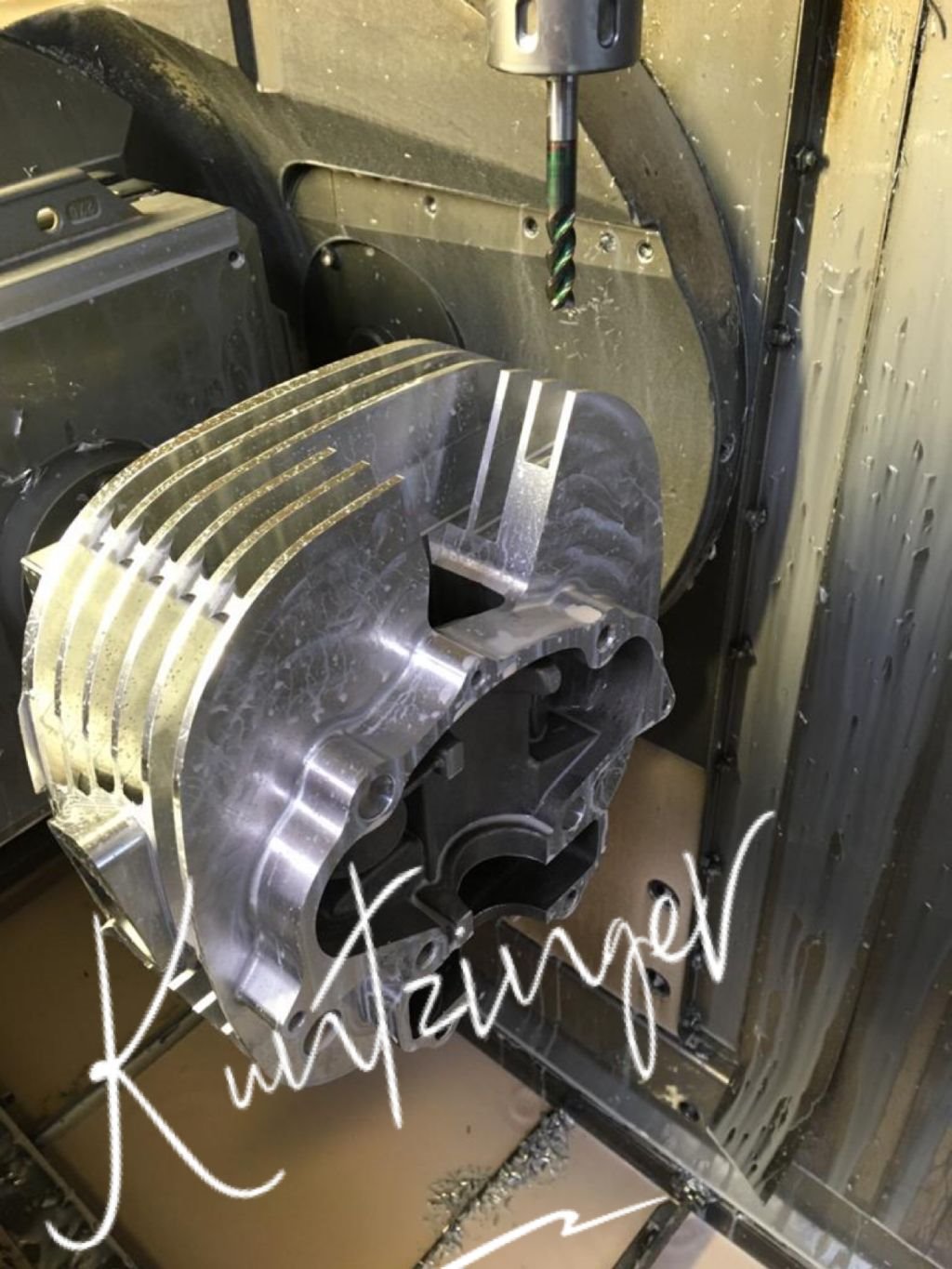

Beitragvon Kuntzinger » Mo Mär 15, 2021 22:46

die ersten groben Späne......nach zwei Jahren Arbeit.....

hier zwei kleine Videos vom Frästisch :

Datei von filehorst.de laden

Datei von filehorst.de laden
Dateianhänge
Kuntzinger CNC ZK vr.PNG
Kuntzinger CNC ZK vr.PNG (110.16 KiB) 1202 mal betrachtet
Kuntzinger CNC ZK lh.PNG
Kuntzinger CNC ZK lh.PNG (143.72 KiB) 1202 mal betrachtet
Kuntzinger CNC Arbeit am ZK.PNG
Kuntzinger CNC Arbeit am ZK.PNG (87.63 KiB) 1202 mal betrachtet

Kuntzinger
Fleißiger Poster
Fleißiger Poster
Beiträge: 217
Registriert: Mi Okt 30, 2013 19:09

Re: XT500 Zylinderkopf 3D / CAD / CNC / Neufertigung

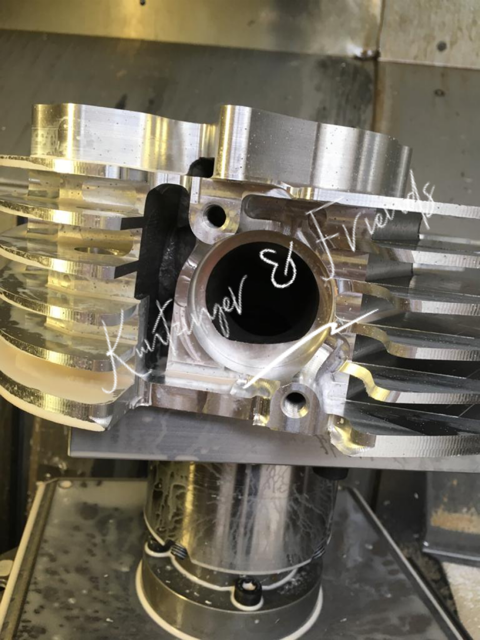

Beitragvon Kuntzinger » So Mär 28, 2021 12:33

wir machen einfach mal weiter.....
Dateianhänge
Kuntzinger ZK vr Step4 (3).jpg
Kuntzinger ZK vv Step4 (1).jpg
Kuntzinger ZK vh Step4.jpg
Kuntzinger ZK vo Step4 (2).jpg
Kuntzinger ZK Step 4 Bearb.jpg
